পণ্যের বিবরণ:
প্রদান:
|
| স্ট্যান্ডার্ড: | GB/T 12706.1-2008, GB/T 19666-2005 | রঙ: | কালো |
|---|---|---|---|
| ভোল্টেজ: | এসি ৫০ হার্জ | নামমাত্র ভোল্টেজ: | 0.6/1kv |
| অপারেটিং তাপমাত্রা: | ≤90℃ | ||
| লক্ষণীয় করা: | 32Amp টাইপ 1 2 টি তারের টাইপ করুন,TUV টাইপ 1 টি 2 টি তারের,32Amp Ev চার্জিং কেবল |
||
বর্ণনা:
6/10kv XLPE বিচ্ছিন্ন ক্যাবল
CU/XLPE/PVC, আইইসি ৬০৫০২
আইইসি ৬০৫০২, আইইসি ৬০২২৮, জিবি/টি ১২৭০৬.১-২০০৮।
সিই, সিসিসি, কেএমএ, আইএসও

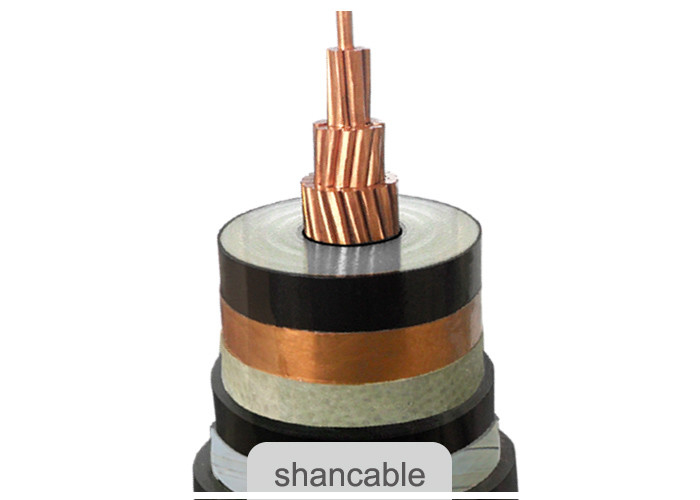

নির্মাণ
কন্ডাক্টর : কমপ্যাক্ট স্ট্র্যাংড কপার কন্ডাক্টর, আইইসি ৬০২২৮ অনুসারে ক্ল.২
কন্ডাক্টর স্ক্রিনঃ সেমি কন্ডাক্টর
আইসোলেশনঃ এক্সএলপিই (ক্রস-লিঙ্কড পলিথিলিন) 90 °C এ নামমাত্র
আইসোলেশন স্ক্রিনঃ সেমি-কন্ডাক্টর
স্ক্রিনঃ তামা টেপ
গর্তঃ পিভিসি টাইপ ST2 থেকে IEC 60502, কালো
নোটঃস্ট্যান্ডার্ড বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী অন্তরণ রঙ
অ্যাপ্লিকেশন
অভ্যন্তরীণ এবং বহিরঙ্গন স্থাপনের জন্য। ইনস্টলেশনের সময় নির্দিষ্ট আকর্ষণ সহ্য করতে সক্ষম, তবে বাহ্যিক যান্ত্রিক শক্তি নয়। চৌম্বকীয় নলগুলিতে একক কোর তারের স্থাপন করা অনুমোদিত নয়।
মানদণ্ড
আন্তর্জাতিকঃ আইইসি ৬০৫০২, আইইসি ৬০২২৮
চীন: GB/T 12706.1-2008
অন্যান্য মান যেমন BS,DIN এবং ICEA অনুরোধের ভিত্তিতে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ 6/10kv
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিক (90 °C), জরুরী (130 °C) বা শর্ট সার্কিটের শর্তে 5 সেকেন্ড (250 °C) এর বেশি নয়।
ন্যূনতম পরিবেষ্টিত তাপমাত্রাঃযদি পরিবেষ্টিত তাপমাত্রা 0°C এর নিচে থাকে তবে তারের প্রিহিট করা হবে
ন্যূনতম বাঁকা ব্যাসার্ধঃ একক কোর ক্যাবল 20 ((d+D) ± 5%
মাল্টি-কোর ক্যাবল 15 ((d+D) ± 5%
সার্টিফিকেট
সিই, রোএইচএস, সিসিসি, কেএমএ এবং আরও অনেক কিছু অনুরোধে
টেকনিক্যাল স্পেসিফিকেশন
| নামঃ কন্ডাক্টরের ক্রস-সেকশন | কন্ডাক্টরের স্ট্র্যান্ড নং/ডায়া | আইসোলেশন বেধ | গর্তের বেধ | প্রায়. ওভারডোজ. | অনুমান করুন। ওজন |
কন্ডাক্টরের সর্বোচ্চ ডিসি প্রতিরোধ (20 °C) | টেস্টিং ভোল্টেজ এসি | বর্তমান রেটিং | |
| মিমি2 | পিসি/মিমি | মিমি | মিমি | (মিমি) | কেজি/কিমি | Ω /km | কেভি/৫ মিনিট | বাতাসে (এ) | মাটিতে ((A) |
| ১ × ২৫ | ৭/২।14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| ১ × ৩৫ | ৭/২।52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| ১ × ৫০ | ১০/২।52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| ১ × ৭০ | ১৪/২।52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| ১ × ৯৫ | ১৯/২।52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| ১ × ১২০ | ২৪/২।52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| ১ × ১৫০ | ৩০/২।52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| ১ × ১৮৫ | ৩৭/২।52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| ১ × ২৪০ | ৪৮/২52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| ১ × ৩০০ | ৬১/২।52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| ১ × ৪০০ | ৬১/২।97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| ১ × ৫০০ | ৬১/৩।23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| ১ × ৬৩০ | ৬১/৩।50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| ১ × ৮০০ | ৯১/৩।20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| ১ × ১০০০ | ৯১/৩।75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| ৩ × ২৫ | ৭/২।14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| ৩ × ৩৫ | ৭/২।52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| ৩ × ৫০ | ১০/২।52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| ৩ × ৭০ | ১৪/২।52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| ৩ × ৯৫ | ১৯/২।52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| ৩ × ১২০ | ২৪/২।52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| ৩ × ১৫০ | ৩০/২।52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| ৩ × ১৮৫ | ৩৭/২।52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| ৩ × ২৪০ | ৪৮/২52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| ৩ × ৩০০ | ৬১/২।52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| ৩ × ৪০০ | ৬১/২।97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
প্রযুক্তিগত অগ্রগতির কারণে উপরের পণ্যের স্পেসিফিকেশন, আকার এবং কাঠামো পরিবর্তন করা যেতে পারে। গ্রাহকের প্রয়োজন অনুযায়ী অনুরূপ স্পেসিফিকেশন ডিজাইন এবং উত্পাদন করা যেতে পারে।
