পণ্যের বিবরণ:
প্রদান:
|
| কন্ডাকটর: | 99.99% কপার | অন্তরণ: | XLPE |
|---|---|---|---|
| নমন: | 12XO.D | অন্তরণ রঙ: | নীল, লাল, হলুদ |
| অপারেটিং টেম্প: | 90 ° সেন্টিগ্রেড | কেবল চিহ্ন: | মুদ্রণ বা এমবসিং |
| প্রধান বাজার: | Aisa | কর্পোরেশন: | shenghua গ্রুপ |
| ব্র্যান্ড: | শ কেবল | ||
| বিশেষভাবে তুলে ধরা: | xlpe নিরোধক তারের,xlpe বৈদ্যুতিক তারের |
||
থ্রি কোর কপার কন্ডাক্টর এক্সএলপিইই ইনসুলেটেড মিডিয়াম ভোল্টেজ 11 কেভি পাওয়ার ক্যাবল

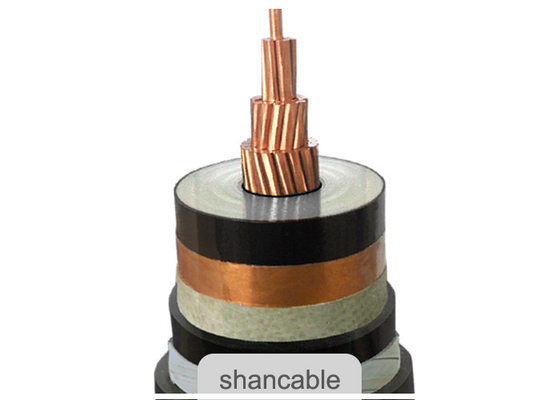

নির্মাণ
কন্ডাক্টর: কমপ্যাক্ট স্ট্র্যান্ডড কপার কন্ডাক্টর, আইইসি 60228 অনুযায়ী ক্লিপ 2
কন্ডাক্টর স্ক্রিন: আধা-কন্ডাক্টর
নিরোধক: XLPE (ক্রস লিঙ্কযুক্ত পলিথিন) 90 ওসি রেট করা হয়েছে
অন্তরণ পর্দা: আধা-কন্ডাক্টর
স্ক্রিন: কপার টেপ
শীট: পিভিসি বা এফআর-পিভিসি টাইপ এসটি 2 থেকে আইইসি 60502, কালো
সাঙ্কেতিক নাম:
YJ: এক্সএলপিই অন্তরণ
ভি: পিভিসি শিথ
32: ইস্পাত তারের সাঁজোয়া — 3 কোর
22: ইস্পাত টেপ আর্মারিং — 3 কোর
72: অ্যালুমিনিয়াম তারের সাঁজোয়া — 1 কোর
62: স্টেইনলেস স্টিল টেপ আর্মারিং — 1 কোর
জেডআর: শিখা প্রতিরোধী
আবেদন
35kV এবং নীচে ভোল্টেজ সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত।
স্থলভাগের অভ্যন্তরে এবং বাইরের সুবিধাগুলি, বহিরঙ্গন, তারের খালগুলিতে, জলে স্থিতিশীল প্রয়োগের জন্য উচ্চ এবং মাঝারি ভোল্টেজ পাওয়ার কেবলটি এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসারিত স্ট্রেনের মুখোমুখি হয় না।
মান
আন্তর্জাতিক: আইইসি 60502, আইইসি 60228
চীন: জিবি / টি 12706
অনুরোধের পরে অন্যান্য স্ট্যান্ডার্ড যেমন BS, DIN এবং ICEA CE
প্রযুক্তিগত তথ্য:
| Nom। কন্ডাক্টরের ক্রস-সেকশন | স্ট্র্যান্ড নং / ডায়া। কন্ডাক্টর | নিরোধক বেধ | শীট বেধ | প্রায়. আদ্যাশক্তি | প্রায়. ওজন | সর্বোচ্চ। কন্ডাক্টরের ডিসি প্রতিরোধের (20 ℃) | ভোল্টেজ এসি পরীক্ষা করা হচ্ছে | এমনকি আপনি যদি | |
| মিমি 2 | PC / মিমি | মিমি | মিমি | (মিমি) | কেজি / কিমি | Ω / কিমি | কেভি / 5min | বাতাসে (এ) | মাটিতে (এ) |
| 1 × 25 | 7 / 2.14 | 3.4 | 2 | 20.0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7 / 2.52 | 3.4 | 2 | 22.0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10 / 2.52 | 3.4 | 2 | 23.0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14 / 2.52 | 3.4 | 2 | 24.0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19 / 2.52 | 3.4 | 2 | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2.52 | 3.4 | 2 | 28.0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30 / 2.52 | 3.4 | 2 | 30.0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37 / 2.52 | 3.4 | 2 | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48 / 2.52 | 3.4 | 2 | 34.0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61 / 2.52 | 3.4 | 2 | 36.0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61 / 2.97 | 3.4 | 2.5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61 / 3.23 | 3.4 | 2.5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61 / 3.50 | 3.4 | 2.5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91 / 3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91 / 3.75 | 3.4 | 2.8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7 / 2.14 | 3.4 | 2.3 | 41.0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7 / 2.52 | 3.4 | 2.4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10 / 2.52 | 3.4 | 2.5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14 / 2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19 / 2.52 | 3.4 | 2.7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2.52 | 3.4 | 2.8 | 56.0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30 / 2.52 | 3.4 | 2.9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37 / 2.52 | 3.4 | 3.0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48 / 2.52 | 3.4 | 3.2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61 / 2.52 | 3.4 | 3.4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61 / 2.97 | 3.4 | 3.6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
