পণ্যের বিবরণ:
প্রদান:
|
| তারের ধরন: | H05V-K | অপারেটিং তাপমাত্রা: | 70℃ |
|---|---|---|---|
| নিরোধক রঙ: | যে কোন রং | গ্যারান্টি: | ২ বছর |
| ভোল্টেজ: | 450/750V | কন্ডাক্টর উপাদান: | কপার ক্লাস 5 |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | KEMA সার্টিফিকেশন বৈদ্যুতিক তারের তার,একক কোর বৈদ্যুতিক তারের তার |
||

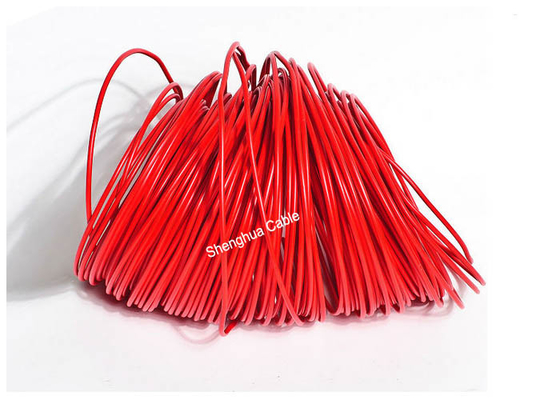

একক কোর বৈদ্যুতিক তারের তার 70 °C অপারেটিং তাপমাত্রা সিই KEMA সার্টিফিকেশন
সাংহাই শেংহুয়া ক্যাবল (গ্রুপ) কোং লিমিটেড ১১০টি ক্যাবল দিয়ে চীনের ২ নং স্থানে রয়েছে।০৫.০০০ কিলোমিটার বার্ষিক উৎপাদন এবং ২১টি আইএসও-প্রত্যয়িত কারখানা ০২২৭ আইইসি-র সাথে সামঞ্জস্যপূর্ণ সিঙ্গেল-কোর পিভিসি ক্যাবল (H05V-K/H07V-K সিরিজ) এর মাধ্যমে অতুলনীয় নির্ভরযোগ্যতা প্রদান করেআবাসিক, বাণিজ্যিক এবং শিল্প ভবনে স্থির ইনস্টলেশনের জন্য ডিজাইন করা এই তারগুলি অতি-নিম্ন প্রতিরোধের, তাপীয় স্থিতিস্থাপকতা,এবং বিশ্বব্যাপী শক্তি সমালোচনামূলক অবকাঠামোর বিশ্বব্যাপী নিরাপত্তা সম্মতি
মূল স্পেসিফিকেশন (H07V-K 450/750V সিরিজ):
| কন্ডাক্টর (মিমি2) | সর্বাধিক ডিসি প্রতিরোধ (Ω/km) | ব্যাসার্ধ (মিমি) | ওজন (কেজি/কিমি) |
|---|---|---|---|
| 1.5 | 12.১ (কু) | 3.3 | 21.6 |
| 10 | 1.৮৩ (কিউ) | 6.4 | 119 |
| 185 | 0.0991 (Cu) | 23.3 | 1810 |
| পূর্ণ পরিসীমাঃ 0.5mm2 থেকে 400mm2 |
সার্টিফিকেশন ও নিরাপত্তা:
1বর্ণনাঃ

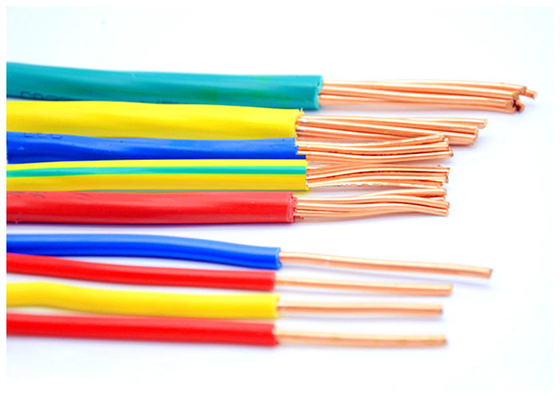

তামার কন্ডাক্টর সহ একক কোর ক্যাবল, (শক্ত, স্ট্র্যাংড বা নমনীয়) এবং পিভিসি যৌগ দিয়ে বিচ্ছিন্ন। ক্যাবলগুলি আইইসি 60227 এবং বিএস 6004 স্পেসিফিকেশন অনুযায়ী উত্পাদিত হয়।
2নির্মাণঃ
- কন্ডাক্টর: আইইসি ৬০২২৮ ক্লাস ১,২,৫ এবং ৬ অনুসারে সরল অ্যানিলড সার্কুলার কপার।
- আইসোলেশনঃ অবিচ্ছিন্ন অপারেশনের জন্য 70oC বা 85oC এর জন্য পিভিসি যৌগ।
3. অ্যাপ্লিকেশন : সাধারণ ব্যবহারের জন্য স্থির ইনস্টলেশন এবং পাইপগুলিতে স্থাপন করা বিল্ডিং তারগুলি
H05V-K
| কন্ডাক্টরের নামমাত্র এলাকা | না, না, না, না। | সর্বোচ্চ ডোজ | ওজন | সর্বাধিক ডিসি কন্ডাক্টরের প্রতিরোধ (20 °C)Ω /km |
| মিমি2 | মিমি | মিমি2 | কেজি/কিমি | Ω /km |
| 0.5 | ১/০।80 | 2.3 | 8.5 | 36.0 |
| 0.75 ((A) | ১/০।97 | 2.5 | 11.1 | 24.5 |
| 0.75 ((B) | ৭/০।37 | 2.6 | 12.0 | 24.5 |
| 1.0 ((A) | ১/১।13 | 2.7 | 13.9 | 18.1 |
| 1.0(B) | ৭/০।43 | 2.8 | 15.0 | 18.1 |
H07V-K
| কন্ডাক্টরের নামমাত্র এলাকা | না, না, না, না। | সর্বোচ্চ ডোজ | ওজন | সর্বাধিক ডিসি কন্ডাক্টরের প্রতিরোধ (20 °C)Ω /km | ||
| মিমি2 | মিমি | মিমি2 | কেজি/কিমি | Ω /km | ||
| তামা | অ্যালুমিনিয়াম | অ্যালুমিনিয়াম | তামা | |||
| 1.5 ((A) | ১/১।38 | 3.2 | 20.3 | 12.1 | ||
| 1.5 ((B) | ৭/০।52 | 3.3 | 21.6 | 12.1 | ||
| 2.5 ((A) | ১/১।78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5 ((B) | ৭/০।68 | 4.0 | 34.8 | 7.41 | ||
| ৪ ((এ) | অর্ধেক।55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| ৪ ((B) | ৭/০।85 | 4.6 | 50.3 | |||
H07V-K
| কন্ডাক্টরের নামমাত্র এলাকা | না, না, না, না। | সর্বোচ্চ ডোজ | ওজন | সর্বাধিক ডিসি কন্ডাক্টরের প্রতিরোধ (20 °C)Ω /km | ||
| মিমি2 | মিমি | মিমি2 | কেজি/কিমি | Ω /km | ||
| তামা | অ্যালুমিনিয়াম | অ্যালুমিনিয়াম | তামা | |||
| ৬ (এ) | ৭/০।85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| ৬ ((B) | ৭/১।04 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | ৭/১।35 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | ৭/১।70 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | ২৭/২।04 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | ২৭/২।52 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | ১৯/১78 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | ১৯/২।14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | ১৯/২।52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | ৩৭/২।03 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | ৩৭/২।25 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | ৩৭/২।52 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | ৬১/২।25 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | ৬১/২।52 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | ৬১/২।85 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
