পণ্যের বিবরণ:
প্রদান:
|
| রঙ: | কাস্টমাইজড | আকার: | 1.5 মিমি 2 -800 মিমি 2 |
|---|---|---|---|
| নামমাত্র ভোল্টেজ: | 0.6/1kv | বিচ্ছিন্নতা: | পিভিসি |
| নমুনা: | বাছাই | কোরের সংখ্যা: | 1,2,3,4,5 |
| তাপমাত্রা: | 90℃ | কর্পোরেশন: | shenghua গ্রুপ |
| ব্র্যান্ড: | শ কেবল | ||
| বিশেষভাবে তুলে ধরা: | ১.৫মিমি তাপ প্রতিরোধী তার,৮০০মিমি তাপ প্রতিরোধী তার,৪ কোর তাপ প্রতিরোধী তার |
||

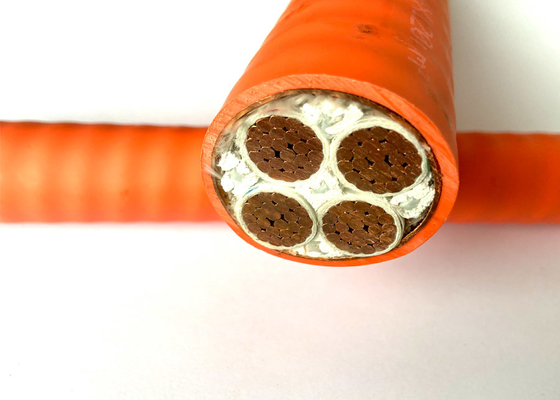

বৈদ্যুতিক FRC 4 কোর তাপ প্রতিরোধী তারের 1.5mm - 800mm 90 °C তাপমাত্রা
হাসপাতাল, মেট্রো টানেল এবং পেট্রোকেমিক্যাল প্ল্যান্টের মতো উচ্চ ঝুঁকিপূর্ণ পরিবেশে, আগুনের সময় সার্কিট অখণ্ডতা আলোচনাযোগ্য নয়।সাংহাই শেংহুয়া পাওয়ার গ্রুপের ক্যাবল তার এফআরসি ৪-কোর এলএসওএইচ অগ্নি প্রতিরোধী ক্যাবলগুলির সাথে এটি মোকাবেলা করে যা 1 এও পাওয়ার ট্রান্সমিশন বজায় রাখতে ডিজাইন করা হয়েছে,000°C 90+ মিনিটের জন্য এবং শূন্য বিষাক্ত ধোঁয়া নির্গত
শেংহুয়া'র তারের মান আন্তর্জাতিক নিরাপত্তা মানদণ্ডের চেয়েও বেশি:
| ক্রস-সেকশন (মিমি 2) | বাইরের ব্যাসার্ধ (মিমি) | ওজন (কেজি/কিমি) | সর্বাধিক ডিসি প্রতিরোধ (Ω/km) | বর্তমান রেটিং (বায়ু) |
|---|---|---|---|---|
| ৪x১।5 | 14.4 | 241 | 12.1 | 20A |
| ৪×১২০ | 52.5 | 5,374 | 0.153 | ২৮৫এ |
| ৪×২৪০ | 73.1 | 10,569 | 0.0754 | ৪৪০ এ |
| সম্পূর্ণ স্পেসিফিকেশনগুলির মধ্যে পিভিসি / এলএসজেডএইচ গর্ত বিকল্পগুলির সাথে 35+ কনফিগারেশন (1.5 মিমি 2 ′′ 800 মিমি 2) অন্তর্ভুক্ত রয়েছে। |
ক্যাবল কাঠামো
কন্ডাক্টর: ক্লাস ১,2,5 নমনীয় তামা কন্ডাক্টর
স্ক্রিনঃ মাইকা টেপ
আইসোলেশনঃ পিভিসি বা এলএসজেএইচ পিও
গর্তঃ পিভিসিঃ (বাধ্যতামূলক)
নামমাত্র ভোল্টেজঃ 450/750V
স্ট্যান্ডার্ডঃ
আইইসি 60502,60331 আইইসি 60227, আইইসি 60331, আইইসি 601034, আইইসি 60754 GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
সিই, সিসিসি, কেএমএ
নির্মাণ
কন্ডাক্টরঃ সার্কুলার স্ট্রেনড কপার কন্ডাক্টর, আইইসি 60228 ক্লাস 2 এর সাথে সামঞ্জস্যপূর্ণ
আইসোলেশনঃ XLPE/A
অভ্যন্তরীণ আবরণঃ LSOH
LSOH, কালো
দ্রষ্টব্যঃ স্ট্যান্ডার্ড বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী অন্তরণ রঙ
অ্যাপ্লিকেশন
উচ্চ ভবন, হাসপাতাল, থিয়েটার, বিদ্যুৎ কেন্দ্র, মেট্রো টানেল বা পেট্রোকেমিক্যাল শিল্প বা অন্যান্য বিশেষ জায়গায় কম ধোঁয়াশ, শূন্য হ্যালোজেন পরিষ্কার এবং নিরাপদ তারের জন্য প্রয়োজন।
মানদণ্ড
আন্তর্জাতিকঃ আইইসি 60502, আইইসি 60227 আইইসি 60331, আইইসি 601034
চীন: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
অন্যান্য মান যেমন BS,DIN এবং ICEA অনুরোধের ভিত্তিতে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ ০.৬ কেভি
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিক (90°C), শর্ট সার্কিট 5 সেকেন্ডের বেশি নয় (কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা 250°C এর বেশি নয়)
ন্যূনতম পরিবেষ্টিত তাপমাত্রাঃযদি পরিবেষ্টিত তাপমাত্রা 0°C এর নিচে থাকে তবে তারের প্রিহিট করা হবে
ন্যূনতম বাঁকা ব্যাসার্ধঃ একক কোর ক্যাবল 20 ((d+D) ± 5%
মাল্টি-কোর ক্যাবল 15 ((d+D) ± 5%
সার্টিফিকেট
সিই, রোএইচএস, সিসিসি, কেএমএ এবং আরও অনেক কিছু অনুরোধের ভিত্তিতে
| নামঃ কন্ডাক্টরের ক্রস-সেকশন | আইসোলেশন বেধ | গহ্বর | অনুমান করুন। | আনুমানিক | কন্ডাক্টরের সর্বোচ্চ ডিসি প্রতিরোধ (20°C) | পরীক্ষার ভোল্টেজ | বর্তমান রেটিং | |
| মিমি2 | মিমি | বেধ | ওভারডোজ | ওজন | Ω/km | এ.সি. | ||
| মিমি | মিমি | কেজি/কিমি | কেভি/৫ মিনিট | বাতাসে (A) | মাটিতে ((A) | |||
| ১x১।5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| ৪x১।5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| ৪x২।5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| ৪x৪ | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| ৪x৬ | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| ৪x১০ | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| ৪x১৬ | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| ৪×২৫ | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| ৪×৩৫ | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| ৪x৫০ | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| ৪×৭০ | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| ৪×৯৫ | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| ৪×১২০ | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| ৪×১৫০ | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| ৪×১৮৫ | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| ৪×২৪০ | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| ৪ গুণ ২.৫+১ গুণ ১।5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| ৪x৪+১x২।5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| ৪×৬+১×৪ | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| ৪x১০+১x৬ | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| ৪x১৬+১x১০ | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| ৪×২৫+১×১৬ | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| ৪×৩৫+১×১৬ | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| ৪×৫০+১×২৫ | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| ৪×৭০+১×৩৫ | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| ৪×৯৫+১×৫০ | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| ৪×১২০+১×৭০ | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| ৪×১৫০+১×৭০ | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| ৪×১৮৫+১×৯৫ | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
অপারেটিং বৈশিষ্ট্য
1ক্যাবল কন্ডাক্টরের দীর্ঘমেয়াদী অনুমোদিত অপারেটিং তাপমাত্রা ≤70°C
2, শর্ট সার্কিটের ক্ষেত্রে তারের সর্বোচ্চ কাজের তাপমাত্রা (সর্বোচ্চ স্থায়ী সময় 5 সেকেন্ডের বেশি নয়):≤300mm2 তারের কন্ডাক্টর ≤160°C, ≥300 mm2 তারের কন্ডাক্টর ≤ 140°C।
3, স্থাপন তাপমাত্রা 0°C এর বেশি হওয়া উচিত,ক্যাবলের অনুমোদিত নমন ব্যাসার্ধঃএকক কোর অ-বিন্যস্ত ক্যাবলের জন্য, এটির বাইরের ব্যাসার্ধের 20 গুণ কম হওয়া উচিত; মাল্টি-কোর অ-বিন্যস্ত ক্যাবলের জন্য,এর বাইরের ব্যাসার্ধের কমপক্ষে ১৫ গুণ হওয়া উচিত
4, ফ্লেম-রিটার্জেন্ট সম্পত্তি সহ,ZA,ZB,ZC,ZD 4 টি প্রকার
5, পণ্যটি 0.6/1KV এর নামমাত্র ভোল্টেজের সাথে এসি 50 Hz ট্রান্সমিশন এবং বিতরণ লাইনের জন্য প্রযোজ্য
প্যাকিং এবং শিপিং
আমরা ক্রয় আদেশ অনুযায়ী সবচেয়ে কঠোর ডেলিভারি সময়সূচী পূরণ করতে সক্ষম।সময়সীমা পূরণ সবসময়ই সর্বোচ্চ অগ্রাধিকার, যেহেতু তারের বিতরণে যে কোনও বিলম্ব সামগ্রিক প্রকল্পের বিলম্ব এবং ব্যয় অতিক্রম করতে পারে.
ক্যাবল কাঠের রিল, তরল বাক্স এবং কয়েলগুলিতে সরবরাহ করা হয়। ক্যাবল শেষগুলি আর্দ্রতা থেকে রক্ষা করার জন্য BOPP স্ব-আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপ দিয়ে সিল করা হয়।প্রয়োজনীয় চিহ্নিতকরণটি গ্রাহকের প্রয়োজনীয়তা অনুসারে বায়ু প্রতিরোধী উপাদান দিয়ে ড্রামের বাইরের অংশে মুদ্রণ করা হবে.
