পণ্যের বিবরণ:
প্রদান:
|
| ফেজ কন্ডাক্টর: | অ্যালুমিনিয়াম | নিরপেক্ষ পরিবাহী: | অ্যালুমিনিয়াম খাদ |
|---|---|---|---|
| বিচ্ছিন্নতা: | এক্সএলপিই | নামমাত্র ভোল্টেজ: | 0.6/1kv |
| কোর নোস: | 4 | আবেদন: | ওভারহেড পাওয়ার লাইন |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | উপরের বিদ্যুতের তার,শেংহুয়া পাওয়ার ক্যাবল,১ জন বার্তাবাহক এয়ারিয়াল বান্ডেলড কেবল |
||

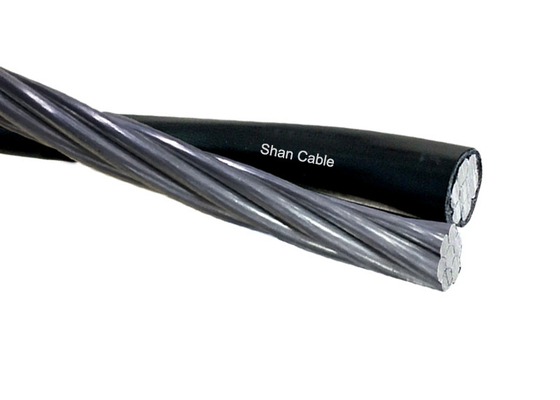

এক মেসেঞ্জার কন্ডাক্টর সহ বায়ুবাহিত এক্সআইপিই আইসোলেশন ক্যাবল, বায়ুবাহিত পাওয়ার ক্যাবল
বর্ণনা

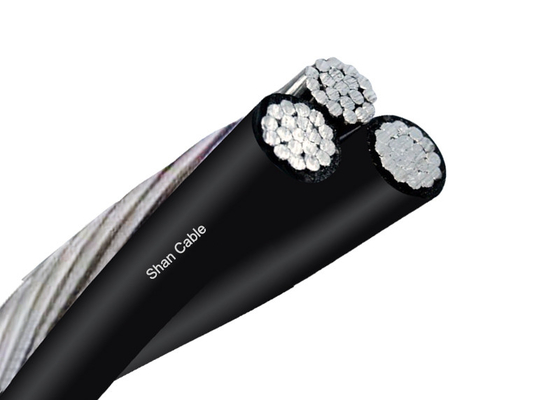

৩টি ফেজ কন্ডাক্টর + ১টি মেসেঞ্জার কন্ডাক্টর
এয়ারহেল্ড ডিস্ট্রিবিউশন লাইনের জন্য ডিজাইন করা এন্টারনেট বন্ডেড ক্যাবলগুলিতে AAAC থেকে তৈরি একটি বিচ্ছিন্ন নিরপেক্ষ বার্তাবাহক রয়েছে, যার উপর বিচ্ছিন্ন অ্যালুমিনিয়াম ফেজ কন্ডাক্টরটি হেলিক্যালভাবে ঘূর্ণিত হয়।ক্যাবলগুলি 0 এ রেট করা হয়েছে.6/1(1.2) কেভি এবং আইইসি 60502 এর সাথে সামঞ্জস্যপূর্ণ।
নির্মাণ
a) ধাপ - ধাপের কন্ডাক্টরটি H68 শর্তের অ্যালুমিনিয়াম কন্ডাক্টর এবং কম্প্যাক্ট সার্কুলার স্ট্র্যাংড হতে হবে।
(খ) নিরপেক্ষ বা বার্তাবাহক - নিরপেক্ষ বা বার্তাবাহক কন্ডাক্টর অ্যালুমিনিয়াম খাদ কন্ডাক্টর এবং কম্প্যাক্ট বৃত্তাকার strands হতে হবে।
2বিচ্ছিন্নতা:
ধাপ, নিরপেক্ষ কন্ডাক্টরগুলিকে পলিথিলিন (PE) দিয়ে বিচ্ছিন্নতা হিসাবে প্রয়োগ করা হবে।
কারিগরি তথ্যের তালিকা
| ফেজ কন্ডাক্টর | |||||||||||
| নামমাত্র ক্রস-সেকশন এলাকা | মিমি2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| কোর সংখ্যা | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| ন্যূনতম সংখ্যক তার | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| নামমাত্র নিরোধক বেধ | মিমি | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| বিচ্ছিন্ন কোর এর ব্যাসার্ধ | মিমি | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| সর্বোচ্চ. ২০°সি এ ডিসি প্রতিরোধ | ওহম/কিমি | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| বায়ু কমার সময় বর্তমানের নাম | এ | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| তাপমাত্রা=30°C | |||||||||||
| কন্ডাক্টরের তাপমাত্রা=75°C | |||||||||||
| মেসেঞ্জার কন্ডাক্টর | |||||||||||
| নামমাত্র ক্রস-সেকশন এলাকা | মিমি2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| ন্যূনতম সংখ্যক তার | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| নামমাত্র নিরোধক বেধ | মিমি | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| বিচ্ছিন্ন কোর এর ব্যাসার্ধ | মিমি | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| সর্বোচ্চ. ২০°সি এ ডিসি প্রতিরোধ | ওহম/কিমি | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| হিসাব করা ব্রেকিং লোড | কেএন | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| সমাপ্ত ক্যাবল | |||||||||||
| মোট ব্যাসার্ধ | মিমি | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ক্যাবলের আনুমানিক ওজন | কেজি/কিমি | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| প্যাকিংয়ের দৈর্ঘ্য | m/ড্রাম | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
আমরা ক্রয় আদেশ অনুযায়ী সবচেয়ে কঠোর ডেলিভারি সময়সূচী পূরণ করতে সক্ষম।সময়সীমা পূরণ সবসময়ই সর্বোচ্চ অগ্রাধিকার, যেহেতু তারের বিতরণে যে কোনও বিলম্ব সামগ্রিক প্রকল্পের বিলম্ব এবং ব্যয় অতিক্রম করতে পারে.
ক্যাবল কাঠের রিল, তরল বাক্স এবং কয়েলগুলিতে সরবরাহ করা হয়। ক্যাবল শেষগুলি আর্দ্রতা থেকে রক্ষা করার জন্য BOPP স্ব-আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপ দিয়ে সিল করা হয়।প্রয়োজনীয় চিহ্নিতকরণটি গ্রাহকের প্রয়োজনীয়তা অনুসারে বায়ু প্রতিরোধী উপাদান দিয়ে ড্রামের বাইরের অংশে মুদ্রণ করা হবে.
