পণ্যের বিবরণ:
প্রদান:
|
| ভোল্টেজ: | 0.66/1.14 | পর্যায়: | 16 মিমি 2 থেকে 185 মিমি 2 |
|---|---|---|---|
| কন্ডাকটর: | নমনীয় কপার | ইনস্যুলেশন: | ইপিআর |
| চাদরযুক্ত: | সিপিই | স্ক্রিন: | ধাতব পর্দা |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | পাওয়ার মেটালিক স্ক্রিনযুক্ত রাবার আচ্ছাদিত তার,ধাতব স্ক্রিনযুক্ত রাবার আচ্ছাদিত তার,১.১৪ কেভি রাবার আচ্ছাদিত তার |
||

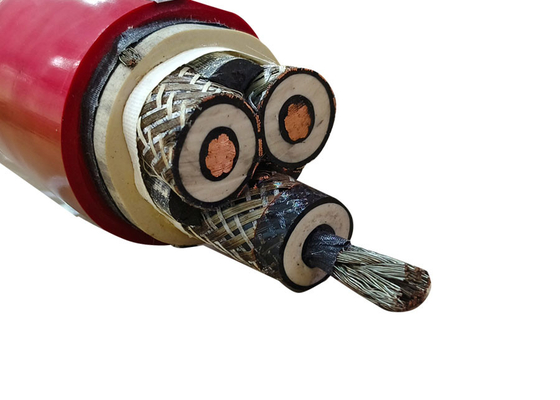

ধাতব স্ক্রিনযুক্ত কাঁচা গহ্বরযুক্ত তার 0.66 / 1.14 কেভি সিই কেএমএ শংসাপত্র
কয়লা খনিগুলিতে যেখানে মিথেন গ্যাস, পাথর পতন এবং যান্ত্রিক ঘর্ষণ বৈদ্যুতিক অখণ্ডতা হুমকি দেয়, তারের ব্যর্থতা খনি দুর্ঘটনার 30% কারণ।ঐতিহ্যবাহী ডিজাইনগুলি -৪০ ডিগ্রি সেলসিয়াস তাপমাত্রার নিচে ফাটতে পারে অথবা শর্ট সার্কিটের সময় বিষাক্ত ধোঁয়া বের করেসাংহাই শেংহুয়া পাওয়ার গ্রুপের ক্যাবল এই চ্যালেঞ্জগুলি তার ধাতব স্ক্রিনযুক্ত খনির ক্যাবলগুলির সাথে সমাধান করেএবং অগ্নি প্রতিরোধের নির্ভরযোগ্যতা 0.66/1.14KV কয়লা কাটার যন্ত্রপাতি, কাটার যন্ত্রপাতি এবং ড্রিল
বিস্ফোরণ-প্রতিরোধী স্ক্রিন প্রযুক্তি:
আর্কটিক-গ্রেড নমনীয়তাঃ
ক্রাশ রেজিস্ট্যান্স এন্ড ইফিসিয়েন্সি:
শেংহুয়া'র এমসিপি সিরিজটি পূরণ করেঃ
| মডেল | নামমাত্র ভোল্টেজ | ঢাল | কোর কনফিগারেশন | ক্রস-সেকশন (মিমি 2) | তাপমাত্রা পরিসীমা |
|---|---|---|---|---|---|
| এমসিপি-০.৬৬/১.১৪ কিলোভোল্ট | 0.66/1.14kV | টিনযুক্ত তামার ব্রেইড | 3 ফেজ + 1 গ্রাউন্ড + 3 Ctrl | ১৬-১৮৫ | -40°C থেকে 65°C |
| MCPTJ-0.66/1.44kV | 0.66/1.44kV | দ্বৈত ধাতু-পলিমার স্ক্রিন | 3 ফেজ + 1 গ্রাউন্ড + 3 Ctrl | ১৬-১৮৫ | -40°C থেকে 90°C |
| MYP-3.6/6kV | 3.6/6kV | তামার তারের স্ক্রিন | ৩ ধাপ + ১ গ্রাউন্ড | ১৬-১৮৫ | -২০°সি থেকে ৬৫°সি |
বিচ্ছিন্নতা: ইপিআর। শেলঃ সিপিই। মিনিট। বাঁকানোর ব্যাসার্ধঃ 6x তারের ব্যাসার্ধ।
নির্মাণঃ
কন্ডাক্টরঃ নমনীয় ক্লাস ৫ তামার কন্ডাক্টর
ইনস্যুলেশনঃ ইপিআর
স্ক্রিন: কপার ওয়্যার মস্তিষ্কের স্ক্রিন / টিনযুক্ত কপার ওয়্যার স্ক্রিন
গর্তঃ সিপিই
0.66/1.14 কেভি নমনীয় ধাতব স্ক্রিনযুক্ত খনির তার (কয়লা কাটার জন্য)
1. ব্যবহার
কয়লা খনির মেশিন এবং অনুরূপ সরঞ্জামগুলির পাওয়ার সাপ্লাই সংযোগ।
2. কাজের তাপমাত্রা
কোর এর অনুমোদিত কাজের তাপমাত্রা 65°C
তার ক্ষুদ্রতম বাঁক ব্যাসার্ধ তারের ব্যাসার্ধের ছয়গুণ। হলুদ গহ্বর তারের সূর্যের দীর্ঘ সময় এক্সপোজ করা উচিত নয়।
3. মডেল ও অ্যাপ্লিকেশন
MY-০.৩৮/০66
রাবার গহ্বরযুক্ত মোবাইল নমনীয়
খনির তার
নামমাত্র ভোল্টেজ ০.৩৮/০.৬৬ কেভি, পাওয়ার সাপ্লাই সংযোগ
কয়লা খনির যন্ত্রপাতি
এমওয়াইপি-০.৬৬/১14
ধাতব ঢালাই, কাঁচা গর্ত
মোবাইল নমনীয় খনির তার
নামমাত্র ভোল্টেজ 0.66/1.14KV, পাওয়ার সাপ্লাই সংযোগ
কয়লা খনির যন্ত্রপাতি
এমসি-০.৩৮/০।66
রবার গহ্বরযুক্ত নমনীয় তার
কয়লা খনির যন্ত্রের জন্য
নামমাত্র ভোল্টেজ ০.৩৮/০.৬৬ কেভি, পাওয়ার সাপ্লাই সংযোগ
কয়লা খনির যন্ত্রপাতি এবং অনুরূপ যন্ত্রপাতি
এমসিপি-০.৬৬/১।14
সুরক্ষিত কাঁচা গর্তযুক্ত নমনীয়
কয়লা খনির মেশিনের জন্য তারের
নামমাত্র ভোল্টেজ 0.66/1.14KV, পাওয়ার সাপ্লাই সংযোগ
কয়লা খনির যন্ত্রপাতি এবং অনুরূপ যন্ত্রপাতি
এমসিপিটিজে-০.৬৬/১44
ধাতব ঢালাই পর্যবেক্ষণ কাঁচামাল আবৃত নমনীয় ক্যাবল কয়লা খনির জন্য
নামমাত্র ভোল্টেজ 0.66/1.14KV, পাওয়ার সাপ্লাই সংযোগ
কয়লা খনির যন্ত্রপাতি এবং অনুরূপ যন্ত্রপাতি
এমজেড-০.৩/০।5
রবার গহ্বরযুক্ত নমনীয় তার
কার্বন বৈদ্যুতিক ড্রিলের জন্য
নামমাত্র ভোল্টেজ 0.3/0.5KV, পাওয়ার সাপ্লাই সংযোগ
কার্বন বৈদ্যুতিক ড্রিলের
বিশেষ উল্লেখ
| প্রকার | নামমাত্র ভোল্টেজ (কেভি) | কোর সংখ্যা |
নামমাত্র ক্রস |
||
| প্রধান লাইন | পৃথিবীর রেখা | নিয়ন্ত্রণ লাইন | |||
|
আমার |
0.৩৮/০।66 | 3 | 1 | - | ৪-১৮৫ |
| এমআইপি | 0.৬৬/১।14 | 3 | 1 | - | ১০-১৮৫ |
| এমআইপি | 1.৯/৩।3 | 3 | 1 | - | ১৬-১৮৫ |
| এমআইপি | 3.6/6 | 3 | 1 | - | ১৬-১৮৫ |
| এমআইপি | 6/10 | 3 | 1 | - | ১৬-১৮৫ |
| এমআইপি | 8৭/১০ | 3 | 1 | - | ১৬-১৮৫ |
|
এমসি |
0.৩৮/০।66 | 3 | 1 | ৩-৭ | ১৬-১৮৫ |
| এমসিপি | 0.৬৬/১।14 | 3 | 1 | 3 | ৩৫-১৮৫ |
| এমসিপি | 1.৯/৩।3 | 3 | 1 | 3 | ৩৫-১৮৫ |
|
এমসিপিটি |
0.৬৬/১।14 | 3 | 1 | 3 | ১৬-১৮৫ |
|
এমসিপিটি |
1.৯/৩।3 | 3 | 1 | 3 | ১৬-১৮৫ |
|
এমআইপিটি |
1.৯/৩।3 | 3 | 3 | - | ৩৫-১৮৫ |
|
এমআইপিটি |
3.6/6 | 3 | 3 | - | ১৬-১৮৫ |
|
এমআইপিটি |
6/10 | 3 | 3 | - | ১৬-১৮৫ |
|
এমআইপিটি |
8৭/১০ | 3 | 3 | 3 | ২৫-১৮৫ |
|
এমজেড |
0.৩/০5 | 3 | 1 | 1 | 2.৫-৪ |
| এমওয়াইকিউ | 0.৩/০5 | ২-১২ | - | - | 1.০-৬ |
বাস্তবায়িত মান
1 অ-প্রসারিত জ্বলন তারের জন্য, GB12972 বাস্তবায়ন করুন
2 ফ্লেম-রিটার্জেন্ট ক্যাবলের জন্য MT818 বাস্তবায়ন করুন
3 বিশেষ খনির তারের জন্য ((বৃহত্তর ক্রস-সেকশন এবং উচ্চতর ভোল্টেজ সহ),
এন্টারপ্রাইজ স্ট্যান্ডার্ড।
| CorexSize | নামমাত্র বেধ | সামগ্রিক ব্যাসার্ধ ((মিমি) এমসিপিটি-০.৬৬/১।44 |
||||
| পর্যায় | গ্রাউন্ডিং | নিয়ন্ত্রণ | বিচ্ছিন্নতা | গহ্বর | মিনিট | ম্যাক্স |
| ৩x১৬ | ১x১৬ | ৩x৪ | 1.5 | 5 | 35.8 | 38.6 |
| ৩x২৫ | ১x১৬ | ৩x৪ | 2 | 5 | 39.7 | 42.9 |
| ৩x৩৫ | ১x১৬ | ৩x৪ | 2 | 5 | 43.1 | 46.3 |
| ৩x৫০ | ১x২৫ | ৩x৪ | 2.2 | 5.3 | 48.5 | 51.8 |
| ৩x৭০ | ১x৩৫ | ৩x৬ | 2.2 | 5.8 | 55.1 | 58.8 |
| ৩x৯৫ | ১x৫০ | ৩x৬ | 2.4 | 6.4 | 62.4 | 66.1 |
| ৩x১২০ | ১x৫০ | ৩x১০ | 2.6 | 6.9 | 68 | 72.5 |
| 3x150 | ১x৭০ | ৩x১০ | 2.6 | 7.3 | 74.5 | 79.5 |
| ৩x১৮৫ | ১x৭০ | ৩x১০ | 2.8 | 7.5 | 80.7 | 86.1 |
| কোর টাইপ | নামমাত্র আকার | মিন আইসোলেশন প্রতিরোধ 20°C ((MΩ.km) এ | |
| ০.৬৬/১.১৪ কেভল্টের বেশি নয় | 1.9/৩.৩ কেভাল্ট | ||
| ফেজ কন্ডাক্টর অথবা সহকারী ড্রাইভার |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| কন্ট্রোল কন্ডাক্টর | 4.6.10 | 100 | 100 |
