পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | উচ্চ উত্তেজনা আর্মার্ড কিউ কেবল | বিচ্ছিন্নতা: | এক্সএলপিই |
|---|---|---|---|
| বর্ম: | এডব্লিউএ | কন্ডাক্টর: | তামা |
| খাপ: | পিভিসি, পিই, এলএসওএইচ | কোর: | এক কোর |
| স্ট্যান্ডার্ড: | আইইসি, বিএস, আইএস, ভিডিই | গ্যারান্টি: | ২ বছর |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | এক্সএলপিই ইনসুলেটেড আর্মার্ড ইলেকট্রিক্যাল কেবল,কপার স্ক্রিন আর্মার্ড ইলেকট্রিক্যাল কেবল,হাই টেনশন আর্মার্ড ইলেকট্রিক্যাল কেবল |
||

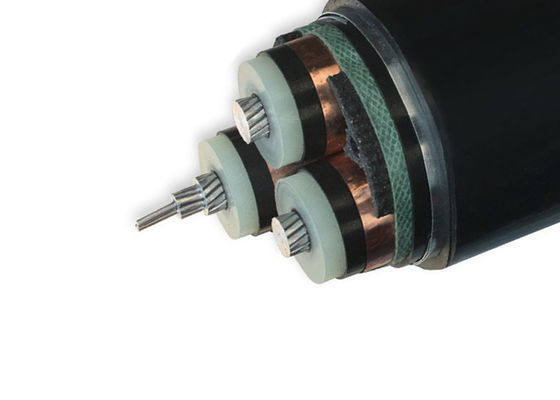

আধুনিক অবকাঠামোর মেরুদণ্ডে—ট্রান্সফরমার স্টেশন থেকে ভূগর্ভস্থ পাওয়ার গ্রিড পর্যন্ত— নির্ভরযোগ্যতা কোনো বিকল্প নয়; এটি একটি আবশ্যক। সাংহাই শেংহুয়া কেবল গ্রুপ এই চাহিদা পূরণ করে উন্নত অ্যালুমিনিয়াম আর্মার্ড বৈদ্যুতিক তারের মাধ্যমে, যাতে কপার স্ক্রিন এবং XLPE ইনসুলেশন ব্যবহার করা হয়েছে। এটি উচ্চ-ভোল্টেজ (11kV-33kV) পাওয়ার ট্রান্সমিশনের জন্য তৈরি করা হয়েছে, যা সবচেয়ে কঠিন পরিবেশে ব্যবহারের উপযোগী।
চরম অবস্থার জন্য শক্তিশালী নির্মাণ:
অনন্য কর্মক্ষমতা মেট্রিক্স:
খরচ-সাশ্রয়ী দীর্ঘায়ু:
ভূগর্ভস্থ পাওয়ার গ্রিড: শহুরে সাবস্টেশনের জন্য স্টিল-টেপ আর্মার্ড (YJV22/YJLV22) ভেরিয়েন্ট
শেংহুয়ার তারগুলি মেনে চলে:
উচ্চ ভোল্টেজ আর্মার্ড পাওয়ার কেবল পাওয়ার কেবল বিবরণ
YJ: XLPE ইনসুলেশন
V: PVC আবরণ
32: ইস্পাত তারের আর্মারিং—3 কোর
22: ইস্পাত টেপ আর্মারিং—3 কোর
72: অ্যালুমিনিয়াম তারের আর্মারিং—1 কোর
62: স্টেইনলেস স্টীল টেপ আর্মারিং—1 কোর
ZR: শিখা প্রতিরোধী
স্ট্যান্ডার্ডস
আন্তর্জাতিক: IEC 60502-2, IEC 60228
চীন: GB/T 12706.2-2008
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS, DIN এবং ICEA
| MV(11kv 15kv 33kv) পাওয়ার কেবল | ||
| মডেল এবং বিবরণ Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | কোরের সংখ্যা | পরিবাহীর ক্রস-সেকশন এলাকা(mm2) |
| xlpe ইনসুলেশন | 1 কোর 3 কোর | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| Cu কোর | ||
| YJV, N2XSY; PVC sheathed পাওয়ার কেবল | ||
| YJV22; ইস্পাত টেপ আর্মার্ড, PVC sheathed পাওয়ার কেবল | ||
| YJV32,YJV42; ইস্পাত তারের আর্মার্ড, PVC sheathed পাওয়ার কেবল | ||
| Al কোর | ||
| YJLV, NA2XSY; PVC sheathed পাওয়ার কেবল | ||
| YJLV22; ইস্পাত টেপ আর্মার্ড, PVC sheathed পাওয়ার কেবল | ||
| YJLV32,YJLV42; ইস্পাত তারের আর্মার্ড, PVC sheathed পাওয়ার কেবল |
||
অ্যাপ্লিকেশন:
ক. ট্রান্সফরমার স্টেশন, সুইচিং ব্লক, বিদ্যুৎ কেন্দ্র এবং শিল্প কারখানায় ব্যবহৃত হয়। ভূগর্ভে, সুযোগ-সুবিধার ভিতরে এবং বাইরে, বাইরে, তারের নালীগুলিতে, জলে, এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য স্ট্রেনের শিকার হয় না সেখানে মাঝারি ভোল্টেজ পাওয়ার কেবল স্ট্যাটিক অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।
খ. বাহ্যিক প্রভাবের প্রভাব এড়াতে, পরিবাহী এবং ইনসুলেশনের মধ্যে এক্সট্রুড করা আঠালো আধা-পরিবাহী স্তর, কেন্দ্রিক তামার পরিবাহীর সাথে, বৈদ্যুতিক ক্ষেত্রের সীমাবদ্ধতা এবং আংশিক ডিসচার্জের প্রতিরোধ ক্ষমতা নিশ্চিত করে।
গ. এর খুব কম ডাইইলেকট্রিক ক্ষতির কারণের কারণে, যা তার পুরো অপারেটিং জীবনকালে স্থির থাকে এবং XLPE-উপাদানের চমৎকার ইনসুলেশন বৈশিষ্ট্যের কারণে, আধা-পরিবাহী উপাদানের অভ্যন্তরীণ এবং বাহ্যিক স্ক্রিনের সাথে দৃঢ়ভাবে একত্রিত (একটি প্রক্রিয়ায় এক্সট্রুড করা হয়), তারের উচ্চ অপারেটিং নির্ভরযোগ্যতা রয়েছে।
গঠন
| পরিবাহী: | Cu রাউন্ড অ্যালুমিনিয়াম, মাল্টি তারের স্ট্র্যান্ডেড কমপ্যাক্টেড (RM), ক্লাস 2 acc. to HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| অভ্যন্তরীণ স্ক্রিন: | পরিবাহীর উপর এক্সট্রুডেড আধা-পরিবাহী ত্বক |
| ইনসুলেশন: | XLPE (ক্রস-লিঙ্কড পলিইথিলিন, সাম্প্রতিক চিহ্ন: PE-X) যৌগ DIX 8 acc. to HRN HD 620 S1 ili 2XI1 acc. to DIN VDE 0207 dio 22 |
| বাহ্যিক স্ক্রিন: | ইনসুলেশনের উপর এক্সট্রুডেড আধা-পরিবাহী ত্বক, ইনসুলেশনের সাথে একত্রিত (+ আধা-পরিবাহী উপাদানের টেপ) |
| পরিবাহী স্ক্রিন: | তামা টেপ কাউন্টার-হেলিক্সে মোড়ানো |
| ফিলার: | ফিলার স্ট্রিপ, সুতা, বা কাগজ |
| মোড়ানো: | নন বোনা মোড়ানো টেপ বা শিখা retardant বা জলরোধী |
| অভ্যন্তরীণ আবরণ: | এক্সট্রুডেড PVC |
| আর্মার: | অ্যালুমিনিয়াম তার |
| সমগ্র আবরণ | পলিভিনাইলক্লোরাইড (PVC) বা FR-PVC, PE, LSOH |
| আবরণের রঙ | কালো, লাল বা কাস্টমাইজড |
প্রযুক্তিগত পরামিতি
| পরিবাহীর নামমাত্র ক্রস-সেকশন | স্ট্র্যান্ডস নং./পরিবাহীর ব্যাস | ইনসুলেশন বেধ | অভ্যন্তরীণ আবরণ বেধ | আর্মর তারের ব্যাস | আবরণ বেধ | প্রায় O.D. |
প্রায়। ওজন |
পরিবাহীর সর্বোচ্চ D.C প্রতিরোধ ক্ষমতা (20 ℃) | পরীক্ষার ভোল্টেজ A.C | বর্তমান রেটিং | |
| মিমি2 | pc/mm | মিমি | মিমি | মিমি | মিমি | (মিমি) | কেজি/কিমি | Ω /কিমি | kV/5min | বাতাসে (A) | মাটিতে(A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
প্যাকিং ও শিপিং
রপ্তানির জন্য সমস্ত তারগুলি কাঠের ড্রাম বা কাঠ এবং ইস্পাত ড্রাম দ্বারা ভালোভাবে প্যাক করা এবং সুরক্ষিত করা হয়। প্যাকিং উপাদান তারের ওজন এবং আকারের উপর নির্ভরশীল। ভালোভাবে প্যাক করা তারের ড্রামগুলি সমুদ্র বন্দরে পাঠানোর পরে, সেগুলি 20 FT কন্টেইনার বা 40 FT কন্টেইনারে লোড করা হয়। সমুদ্রের মালবাহী সময় কোনো নড়াচড়া না হওয়ার জন্য সমস্ত তারের ড্রাম নিরাপত্তা বেল্ট দ্বারা দৃঢ়ভাবে স্থির করা হয়। কন্টেইনারের আকার মোট লোড করা পণ্যের ওজন অনুযায়ী বা ক্লায়েন্টের প্রয়োজন অনুযায়ী নির্বাচন করা হয়।
