পণ্যের বিবরণ:
প্রদান:
|
| প্রোডাক্ট মডেল: | আল/এক্সএলপিই/স্টা কেবল | কন্ডাক্টর: | অ্যালুমিনিয়াম |
|---|---|---|---|
| বিচ্ছিন্নতা: | এক্সএলপিই | আর্মার উপাদান: | ইস্পাত টেপ |
| কোর: | 3 কোর | খাপ উপাদান: | পিভিসি, পিই, এলএসওএইচ |
| সনদ: | KEMA, টাইপ টেস্ট | স্ট্যান্ডার্ড: | আইইসি, বিএস, আইএস, ভিডিই |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | 3x300 SQMM ইস্পাত টেপ বর্মযুক্ত তারের,ইস্পাত টেপ সাঁজোয়া তারের,YJLV22 স্টীল টেপ বর্মযুক্ত তারের |
||
উচ্চ-অংশীদার শিল্প পরিবেশে-ইস্পাত উদ্ভিদ থেকে ভূগর্ভস্থ পাওয়ার গ্রিডগুলিতে-বৈদ্যুতিক নির্ভরযোগ্যতা সরাসরি অপারেশনাল ধারাবাহিকতা এবং সুরক্ষাকে প্রভাবিত করে। সাংহাই শেনহুয়া কেবল গ্রুপ ইঞ্জিনিয়ার্স মিশন-সমালোচনামূলক স্থিতিস্থাপকতা এর YJLV22 3x300 স্টিল টেপ আর্মার্ড (এসটিএ) কেবলের সাথে, অ্যালুমিনিয়াম কন্ডাক্টর, এক্সএলপিই ইনসুলেশন এবং চরম পরিস্থিতিতে 35 কেভি শক্তি সংক্রমণের জন্য ট্রিপল-রক্ষাকারী সুরক্ষা বৈশিষ্ট্যযুক্ত।
শেনহুয়ার স্টা আর্মার্ড কেবলগুলি শিল্প বিপদগুলি জয় করার জন্য একটি সূক্ষ্মভাবে টায়ার্ড আর্কিটেকচার মোতায়েন করে:
| প্যারামিটার | YJLV22 3x300 স্পেসিফিকেশন | শিল্প সুবিধা |
|---|---|---|
| ভোল্টেজ রেটিং | 3.6 কেভি - 35 কেভি (ইউ <সাব> এম </সাব> = 40.5 কেভি) | এইচভি সাবস্টেশন এবং পুনর্নবীকরণযোগ্য গ্রিড সমর্থন করে |
| বর্তমান লোড | 630A+ (মাটি, 90 ° C পরিবেষ্টিত) | 30% উচ্চ ক্ষমতা বনাম স্ট্যান্ডার্ড পিভিসি কেবলগুলি |
| বাঁকানো ব্যাসার্ধ | 15 × কেবল ব্যাস | যানজটযুক্ত কন্ডুইটগুলিতে সহজ ইনস্টলেশন |
| পরীক্ষা ভোল্টেজ | 63 কেভি/5 মিনিট (আইইসি 60502) | ত্রুটি সহনশীলতার জন্য সুরক্ষা মার্জিনকে ছাড়িয়ে গেছে |
| তাপমাত্রা ব্যাপ্তি | -20 ° C থেকে +90 ° C (স্থির) | আর্কটিক খনি থেকে মরুভূমি সৌর খামারগুলিতে নিরবচ্ছিন্ন অপারেশন |

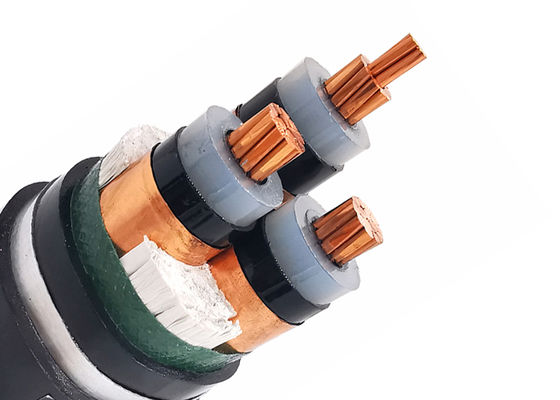

নির্মাণ
আল/এক্সএলপিই/স্টা/পিভিসি আর্মার্ড বৈদ্যুতিক কেবল
- রাউন্ড বেয়ার অ্যালুমিনিয়াম কোর আইইসি 60228 অনুযায়ী আটকে রয়েছে
- অভ্যন্তরীণ আধা-কন্ডাকটিভ স্তর
- কোর ইনসুলেশন এক্সএলপিই
- এইচডি 308 এস 2 অনুযায়ী রঙিন কোড
- বাইরের আধা-কন্ডাকটিভ স্তর
- আধা কন্ডাকটিভ টেপ
- তামা টেপ স্ক্রিন
- ফিলার
- পিভিসি অভ্যন্তরীণ শীট
- গ্যালভানাইজড স্টিল টেপ আর্মার (এসটিএ)
- পিভিসি বাইরের শীট (লাল বা কালো)
কোড নাম:
ওয়াইজে: এক্সএলপিই নিরোধক
এল: অ্যালুমিনিয়াম কন্ডাক্টর
ভি: পিভিসি শিথ
32: ইস্পাত তারের আর্মারিং - 3 কোর
22: ইস্পাত টেপ আর্মারিং - 3 কোর
72: অ্যালুমিনিয়াম ওয়্যার আর্মারিং - 1 কোর
62: স্টেইনলেস স্টিল টেপ আর্মারিং - 1 কোর
জেডআর: শিখা প্রতিরোধী
আবেদন
ভোল্টেজ সহ 35KV এবং নীচে রেট দেওয়া ভোল্টেজ সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত।
স্থল, বাইরে এবং বাইরে সুবিধাগুলি, বহিরঙ্গন, তারের খালগুলিতে, জলে, এমন পরিস্থিতিতে যেখানে কেবলগুলি ভারী যান্ত্রিক চাপ এবং টেনসিল স্ট্রেনের সংস্পর্শে আসে না এমন পরিস্থিতিতে স্ট্যাটিক প্রয়োগের জন্য উচ্চ এবং মাঝারি ভোল্টেজ পাওয়ার কেবল তারের জন্য।
পিভিসি ইনসুলেটেড পাওয়ার কেবলের সাথে তুলনা করে, এক্সএলপিই পাওয়ার ক্যাবল কেবল দুর্দান্ত বিদ্যুৎ, প্রক্রিয়া, তাপ এবং বার্ধক্য-প্রতিরোধী, পরিবেশের স্ট্রেস-রেজিস্ট্যান্ট এবং রাসায়নিক জারা-প্রতিরোধীগুলির বৈশিষ্ট্যগুলিই গর্বিত করে না, তবে সাধারণ কাঠামো, হালকা ওজন, ড্রপ দ্বারা কোনও সীমাবদ্ধতা এবং দীর্ঘমেয়াদী কাজের জন্য উচ্চ তাপমাত্রা ভাতাও নেই।
| এমভি (11 কেভি 15 কেভি 33 কেভি) পাওয়ার কেবল | ||
| মডেল এবং বিবরণ ইউও/ইউ (ইউএম) = 3.6/6 (7.2), 6/6 (7.2), 6/10 (12), 8.7/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36), 21/35 (40.5), 26/35 (40.5), 26/35 (40.5), 26/35 (40.5) | নং কোর | কন্ডাক্টর ক্রস-বিভাগ অঞ্চল (এমএম 2) |
| এক্সএলপিই নিরোধক | 1 কোর 3 কোর | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| কিউ কোর | ||
| YjV, n2xsy; পিভিসি শেথড পাওয়ার ক্যাবল | ||
| YJV22; স্টিল টেপ আর্মার্ড, পিভিসি শেথড পাওয়ার কেবল | ||
| YJV32, YJV42; ইস্পাত তারের আর্মার্ড, পিভিসি শেথড পাওয়ার কেবল | ||
| আল কোর | ||
| Yjlv, na2xsy; পিভিসি শেথড পাওয়ার ক্যাবল | ||
| YJLV22; ইস্পাত টেপ আর্মার্ড, পিভিসি শেথড পাওয়ার ক্যাবল | ||
| YJLV32, YJLV42; ইস্পাত তারের আর্মার্ড, পিভিসি শেথড পাওয়ার কেবল | ||
স্ট্যান্ডার্ড
আন্তর্জাতিক: আইইসি 60502, আইইসি 60228
চীন: জিবি/টি 12706
অনুরোধের ভিত্তিতে বিএস, ডিআইএন এবং আইসিইএর মতো অন্যান্য মান
প্রযুক্তিগত তথ্য:
সর্বাধিক কন্ডাক্টর তাপমাত্রা: সাধারণ (90 ওসি), জরুরী (130oC) বা শর্ট সার্কিটের অধীনে 5 এস (250 ℃) শর্তের বেশি নয়।
মিনিট পরিবেষ্টিত টেম্প। 0 ওসি, ইনস্টলেশন পরে এবং কেবল যখন কেবল একটি নির্দিষ্ট অবস্থানে থাকে
মিনিট বাঁকানো ব্যাসার্ধ: একক কোর জন্য 15 এক্স কেবল ওডি
মাল্টি কোরের জন্য 12 এক্স কেবল ওডি
| পরীক্ষা ভোল্টেজ | 6 /10 কেভি | [কেভি] | 21 /5 মিনিট। |
| 12/20 কেভি | [কেভি] | 42 /5 মিনিট। | |
| 18 /30 কেভি | [কেভি] | 63 /5 মিনিট। | |
| তাপমাত্রা ব্যাপ্তি | গতিতে | -5 ডিগ্রি সেন্টিগ্রেড পর্যন্ত +70 ডিগ্রি সেন্টিগ্রেড | |
| স্থির | -20 ডিগ্রি সেন্টিগ্রেড পর্যন্ত +70 ডিগ্রি সেন্টিগ্রেড | ||
| অপারেটিং তাপমাত্রা | শর্ট সার্কিট | ° সে | 250 |
| শর্ট সার্কিট সময় | সর্বোচ্চ | [সেকেন্ড] | 5 |
| বাঁকানো ব্যাসার্ধ | মিনিট | এক্স ব্যাস | 15 |
| জ্বলনযোগ্যতা | স্ট্যান্ডার্ড | EN 60332-1-2 |
শংসাপত্র
আইএসও, সিই, কেমা, আইইসি, রোএইচএস, সিসিসি, পি 3 সি এবং আরও অনেকে অনুরোধে
আমাদের পরিষেবা
* আমরা চীনের বৈদ্যুতিন তার এবং বিদ্যুৎ কেবলের অন্যতম বৃহত্তম উত্পাদন এবং 20 বছরেরও বেশি সময় উত্পাদন এবং বিপণনের অভিজ্ঞতা রয়েছে।
* আমরা OEM গ্রহণ করি। তারের আকার এবং উপাদানগুলি কাস্টমাইজ করা হয় ur আপনার নিজস্ব লোগো এবং নিজস্ব নকশা স্বাগত। আমরা আপনার প্রয়োজনীয়তা এবং বিবরণ অনুযায়ী উত্পাদন করব;
* দয়া করে আরও পণ্য তথ্যের জন্য আমাদের তদন্ত প্রেরণ করুন এবং আমরা আপনাকে 12 ঘন্টার মধ্যে প্রতিক্রিয়া জানাব।
FAQ
1। শিপিং: ভারী ওজনের কারণে সমুদ্র বা বায়ু দ্বারা। নমুনাগুলি ডিএইচএল, ফেডেক্স দ্বারা প্রেরণ করা হবে। ইত্যাদি
2। অর্থ প্রদান: আমরা টি/টি, এল/সি গ্রহণ করি, আপনার পছন্দসইটি চয়ন করুন
3। বিতরণ সময়: সাধারণত 7 ~ 10 রসিদ আমানতের উপর কার্যদিবস। পরিমাণ অনুযায়ী।
4। এমওকিউ: সাধারণত আমাদের এমওকিউ 1000 মিটার হয়। 20 সেন্টিমিটারের নীচে নমুনাগুলি অবাধে সরবরাহ করা যেতে পারে।
