পণ্যের বিবরণ:
প্রদান:
|
| কন্ডাক্টর: | আটকে থাকা তামা কন্ডাক্টর | বিচ্ছিন্নতা: | এক্সএলপিই |
|---|---|---|---|
| খাপ: | LSZH | পরীক্ষা ভোল্টেজ: | 3.5 কেভি/5 মিনিট |
| পণ্যের নাম: | এক্সএলপিই ইনসুলেটেড পিভিসি শেথড পাওয়ার ক্যাবল | মূল: | মাল্টি-কোর |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | পিভিসি গ্লাভস কপার কন্ডাক্টর ক্যাবল,সাংহাই শেনহুয়া তার,তামার কন্ডাক্টর ক্যাবল |
||
N2XY পাওয়ার ক্যাবল কপার

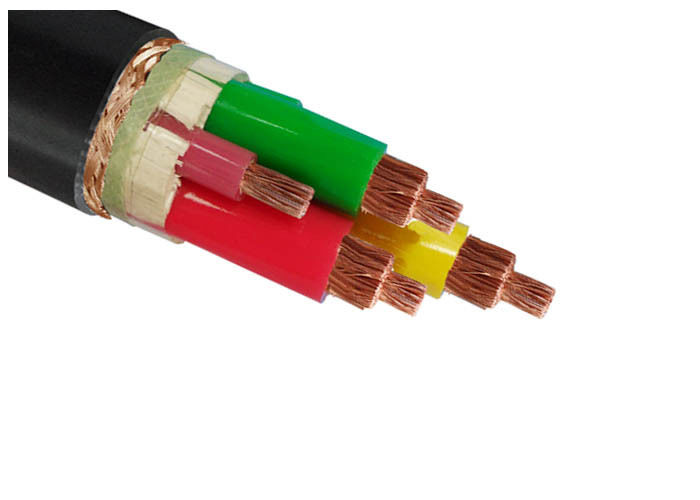

N2XY কপার কন্ডাক্টর এক্সএলপিই আইসোলেশন পিভিসি শ্যাফ পাওয়ার ক্যাবল
স্মার্ট গ্রিড থেকে শুরু করে পুনর্নবীকরণযোগ্য জ্বালানি ফার্ম পর্যন্ত শিল্প বিদ্যুৎ নেটওয়ার্কের মেরুদণ্ডে বৈদ্যুতিক স্থিতিস্থাপকতা অপারেশনাল সাফল্যকে সংজ্ঞায়িত করে ।সাংহাই শেংহুয়া ক্যাবল গ্রুপ তার এন২এক্সওয়াই কপার কন্ডাক্টর এক্সএলপিই আইসোলেটেড পাওয়ার ক্যাবলগুলির সাথে আপোসহীন নির্ভরযোগ্যতা সরবরাহ করে ।, যেখানে তাপ, আর্দ্রতা এবং যান্ত্রিক চাপ প্রচলিত সমাধানগুলিকে হুমকি দেয় এমন চাহিদাপূর্ণ পরিবেশে 0.6/1kV সংক্রমণ জন্য ডিজাইন করা হয়েছে।
| প্যারামিটার | N2XY 3×150+2×70 | N2XY 4×185+1×95 | পারফরম্যান্স এজ |
|---|---|---|---|
| বর্তমান রেটিং | 325A (বায়ু) / 345A (ভূমি) | 375A (বায়ু) / 390A (ভূমি) | ইস্পাত কারখানা/ডাটা সেন্টারে ভারী যন্ত্রপাতি চালনা |
| কন্ডাক্টর রেজিস্ট্যান্স | 0.124 Ω/km (20°C) | 0.0991 Ω/km (20°C) | অ্যালুমিনিয়াম কোরগুলির তুলনায় 18% কম শক্তি ক্ষতি |
| টেস্ট ভোল্টেজ | 3.5kV/5min | 3.5kV/5min | আইইসি ৬০৫০২ নিরাপত্তা সীমা অতিক্রম করে 3
|
| ওজন | 6৫১৯ কেজি/কিমি | 9,055 কেজি/কিমি | দীর্ঘ সময় ধরে ইনস্টলেশনের জন্য হালকা কিন্তু শক্ত |
শেংহুয়া'র তারগুলি নিম্নলিখিতগুলির সাথে সামঞ্জস্যপূর্ণঃ
নির্মাণ
কন্ডাক্টর: স্ট্র্যান্ডড কপার কন্ডাক্টর, ক্লাস ২, আইইসি ৬০২২৮ অনুযায়ী
আইসোলেশনঃ XLPE
গর্তঃ এলএসজেএইচ
পরীক্ষার ভোল্টেজঃ3.5 কেভি/5 মিনিট
অ্যাপ্লিকেশন
ক্যাবলটি বৈদ্যুতিক সংক্রমণের জন্য এসি 50Hz এ স্থির স্থাপনের জন্য উপযুক্ত।
মানদণ্ড
আন্তর্জাতিকঃ VDE0276,IECASTM,JS,BS
চীন: GB/T 12706, GB/T 19666
অন্যান্য মান যেমন BS,DIN এবং ICEA অনুরোধের ভিত্তিতে
সার্টিফিকেট
নামমাত্র ভোল্টেজঃ0.6/1kV
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিক (90 oC), জরুরী (130 oC) বা শর্ট সার্কিট অবস্থার অধীনে 5 সেকেন্ড (250°C) এর বেশি নয়।
মিন. পরিবেষ্টন তাপমাত্রা. 0 OC, ইনস্টলেশনের পর এবং কেবলমাত্র যখন ক্যাবলটি একটি নির্দিষ্ট অবস্থানে থাকে
ন্যূনতম বন্ডিং ব্যাসার্ধঃ একক কোর জন্য 20x ক্যাবল O.D.
মাল্টি-কোরের জন্য 15 x ক্যাবল ওডি
সিই, RoHS, , কেইএমএ এবং অনুরোধের ভিত্তিতে আরও অনেক কিছু
বাণিজ্যিক আইটেমঃ MOQ: 200m
পেমেন্টের শর্তাবলীঃ উৎপাদন আগে 30% টি/টি, বিতরণ আগে 70% টি/টি
প্যাকেজিং: কাঠের লোহার ড্রাম
বিশেষ উল্লেখ
| নামঃ কন্ডাক্টরের ক্রস-সেকশন | কন্ডাক্টরের স্ট্র্যান্ড নং/ডায়া | আইসোলেশন বেধ | গর্তের বেধ | প্রায়. ওভারডোজ. |
অনুমান করুন। ওজন |
কন্ডাক্টরের সর্বোচ্চ ডিসি প্রতিরোধ (20 °C) | টেস্টিং ভোল্টেজ এসি | বর্তমান রেটিং | |
| মিমি2 | পিসি/মিমি | মিমি | মিমি | (মিমি) | কেজি/কিমি | Ω /km | কেভি/৫ মিনিট | বাতাসে (এ) | মাটিতে ((A) |
| ৫ × ৪ | অর্ধেক।25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| ৫ × ৬ | অর্ধেক।76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| ৫x১০ | ৭/১।38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| ৫ × ১৬ | ৭/১।78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| ৫ × ২৫ | ৭/২।14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| ৫ × ৩৫ | ৭/২।52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| ৫x৫০ | ১০/২।52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| ৫x৭০ | ১৪/২।52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| ৩ গুণ ৪+২ গুণ ২।5 | ১/২.২৫+১/১।38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| ৩ × ৬+ ২ × ৪ | ১/২.৭৬+১/২25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| ৩ × ১০+ ২ × ৬ | ৭/১.৩৮+১/২।8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| ৩ × ১৬+ ২ × ১০ | ৭/১.৭৮+৭/১।38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| ৩ × ২৫+ ২ × ১৬ | ৭/২.১৪+৭/১।78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| ৩ × ৩৫ + ২ × ১৬ | ৭/২.৫২+৭/১।78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| ৩ × ৫০+ ২ × ২৫ | ১০/২.৫২+৭/২।14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| ৫ × ৬ | অর্ধেক।76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| ৩ × ৭০ + ২ × ৩৫ | ১৪/২.৫২+৭/২।52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| ৩ × ৯৫ + ২ × ৫০ | ১৯/২.৫২+১০/২।52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | ২৪/২.৫২+১৪/২।52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | ৩০/২.৫২+১৪/২।52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| ৩ × ১৮৫+ ২ × ৯৫ | ৩৭/২.৫২+১৯/২।52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | ৪৮/২.৫২+২৪/২।52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| ৩ × ৩০০+ ২ × ১৫০ | ৬১/২.৫২+৩০/২।52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| ৪ × ১০+ ১ × ৬ | ৭/১.৩৮+১/২।8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| ৪ × ১৬+ ১ × ১০ | ৭/১.৭৮+৭/১।38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| ৪ × ২৫+ ১ × ১৬ | ৭/২.১৪+৭/১।78 | 0.9 | 1.8 | 24..5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| ৪ × ৩৫+ ১ × ১৬ | ৭/২.৫২+৭/১।78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| ৪ × ৫০+ ১ × ২৫ | ১০/২.৫২+৭/২।14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| ৪ × ৭০+ ১ × ৩৫ | ১৪/২.৫২+৭/২।52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| ৪ × ৯৫+ ১ × ৫০ | ১৯/২.৫২+১০/২।52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | ২৪/২.৫২+১৪/২।52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | ৩০/২.৫২+১৪/২।52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| ৪ × ১৮৫+ ১ × ৯৫ | ৩৭/২.৫২+১৯/২।52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | ৪৮/২.৫২+২৪/২।52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| ৪ × ৩০০+ ১ × ১৫০ | ৬১/২.৫২+৩০/২।52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
