পণ্যের বিবরণ:
প্রদান:
|
| কন্ডাক্টর: | আটকে থাকা তামা কন্ডাক্টর, আইইসি 60228 অনুযায়ী ক্লাস 2 | বিচ্ছিন্নতা: | এক্সএলপিই |
|---|---|---|---|
| খাপ: | পিভিসি বা শিখা-রিটার্ড্যান্ট-পিভিসি | পরীক্ষা ভোল্টেজ: | 3.5 কেভি/5 মিনিট |
| কোর: | 5 কোর | আবেদন: | ভূগর্ভস্থ, শিল্প, নির্মাণ |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | আটকা পড়া XLPE ইনসুলেটেড পাওয়ার ক্যাবল,3.5kV XLPE ইনসুলেটেড পাওয়ার ক্যাবল |
||

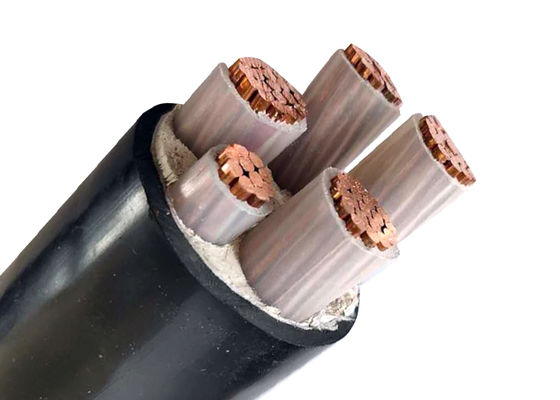

পাঁচ-কোর স্ট্রেনড কপার কন্ডাক্টর এক্সএলপিই আইসোলেটেড পাওয়ার ক্যাবল 5Cx185 SQMM
অটোমেটেড কারখানা থেকে শুরু করে উচ্চ-উচ্চ বিদ্যুৎ বিতরণ পর্যন্ত গুরুত্বপূর্ণ বৈদ্যুতিক ব্যবস্থায় স্থিতিশীল এবং নিরাপদ শক্তির পরিবহন নিয়ে আলোচনা করা যায় না ।সাংহাই শেংহুয়া ক্যাবল গ্রুপ তার 5Cx185 SQMM XLPE আইসোলেটেড পাওয়ার ক্যাবল দিয়ে স্থিতিস্থাপকতা প্রকৌশলী , স্ট্র্যাংড তামার কন্ডাক্টর, মাল্টি-স্তর সুরক্ষা, এবং 0.6/1kV অ্যাপ্লিকেশনগুলির জন্য শিল্প-নেতৃস্থানীয় তাপ কর্মক্ষমতা যেখানে ভোল্টেজ স্থিতিশীলতা এবং নিরাপত্তা সর্বাধিক গুরুত্বপূর্ণ।
শেনহুয়া'র ৫-কোর ডিজাইন জটিল বিদ্যুৎ নেটওয়ার্কের জন্য অতুলনীয় ভারসাম্য প্রদান করে:
| প্যারামিটার | 5Cx185 স্পেসিফিকেশন | প্রতিযোগিতামূলক সুবিধা |
|---|---|---|
| বর্তমান রেটিং | 375A (বায়ু) / 390A (ভূমি) | ভারী যন্ত্রপাতি (যেমন, সিএনসি সিস্টেম, কম্প্রেসার) সমর্থন করে 4
|
| টেস্ট ভোল্টেজ | 3.5kV/5min (IEC 60502-1) | সুরক্ষা প্রান্তিক সীমা ৪০% অতিক্রম করে 4
|
| ওজন | 8,১০১ কেজি/কিমি | স্টিলের বর্মযুক্ত সমতুল্যগুলির তুলনায় 25% হালকা 3
|
| অপারেটিং রেঞ্জ | -২০°সি থেকে +৯০°সি | আর্কটিক সাইট থেকে মরুভূমি সৌর ফার্ম পর্যন্ত নিরবচ্ছিন্ন কর্মক্ষমতা 2
|
অ্যাপ্লিকেশন
অভ্যন্তরীণ এবং বহিরঙ্গন স্থাপনের জন্য। ইনস্টলেশনের সময় নির্দিষ্ট আকর্ষণ সহ্য করতে সক্ষম, তবে বাহ্যিক যান্ত্রিক শক্তি নয়। চৌম্বকীয় নলগুলিতে একক কোর তারের স্থাপন করা অনুমোদিত নয়।
মানদণ্ড
আন্তর্জাতিকঃ আইইসি 60502-1, আইইসি 60228, ভিডিই,এএসটিএম,জেএস,বিএস
চীনঃ GB/T 12706, (GB/T 18380-3 শুধুমাত্র ZR-YJV এর জন্য)
অন্যান্য মান যেমন BS,DIN এবং ICEA অনুরোধের ভিত্তিতে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ0.6/1kV
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিক (90 oC), জরুরী (130 oC) বা শর্ট সার্কিট অবস্থার অধীনে 5 সেকেন্ড (250°C) এর বেশি নয়।
মিন. পরিবেষ্টন তাপমাত্রা. 0 OC, ইনস্টলেশনের পর এবং কেবলমাত্র যখন ক্যাবলটি একটি নির্দিষ্ট অবস্থানে থাকে
ন্যূনতম বন্ডিং ব্যাসার্ধঃ একক কোর জন্য 20x ক্যাবল O.D.
মাল্টি-কোরের জন্য 15 x ক্যাবল ওডি
সার্টিফিকেট
সিই, RoHS, , কেইএমএ এবং অনুরোধের ভিত্তিতে আরও অনেক কিছু
বাণিজ্যিক আইটেমঃ MOQ: 200m
পেমেন্টের শর্তাবলীঃ উৎপাদন আগে 30% টি/টি, বিতরণ আগে 70% টি/টি
প্যাকেজিং: কাঠের লোহার ড্রাম
বিশেষ উল্লেখ
| নামঃ কন্ডাক্টরের ক্রস-সেকশন | কন্ডাক্টরের স্ট্র্যান্ড নং/ডায়া | আইসোলেশন বেধ | গর্তের বেধ | প্রায়. ওভারডোজ. |
অনুমান করুন। ওজন |
কন্ডাক্টরের সর্বোচ্চ ডিসি প্রতিরোধ (20 °C) | টেস্টিং ভোল্টেজ এসি | বর্তমান রেটিং | |
| মিমি2 | পিসি/মিমি | মিমি | মিমি | (মিমি) | কেজি/কিমি | Ω /km | কেভি/৫ মিনিট | বাতাসে (এ) | মাটিতে ((A) |
| ৫ × ৪ | অর্ধেক।25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| ৫ × ৬ | অর্ধেক।76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| ৫x১০ | ৭/১।38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| ৫ × ১৬ | ৭/১।78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| ৫ × ২৫ | ৭/২।14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| ৫ × ৩৫ | ৭/২।52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| ৫x৫০ | ১০/২।52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| ৫x৭০ | ১৪/২।52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| ৩ গুণ ৪+২ গুণ ২।5 | ১/২.২৫+১/১।38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| ৩ × ৬+ ২ × ৪ | ১/২.৭৬+১/২25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| ৩ × ১০+ ২ × ৬ | ৭/১.৩৮+১/২।8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| ৩ × ১৬+ ২ × ১০ | ৭/১.৭৮+৭/১।38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| ৩ × ২৫+ ২ × ১৬ | ৭/২.১৪+৭/১।78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| ৩ × ৩৫ + ২ × ১৬ | ৭/২.৫২+৭/১।78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| ৩ × ৫০+ ২ × ২৫ | ১০/২.৫২+৭/২।14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| ৫ × ৬ | অর্ধেক।76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| ৩ × ৭০ + ২ × ৩৫ | ১৪/২.৫২+৭/২।52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| ৩ × ৯৫ + ২ × ৫০ | ১৯/২.৫২+১০/২।52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | ২৪/২.৫২+১৪/২।52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | ৩০/২.৫২+১৪/২।52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| ৩ × ১৮৫+ ২ × ৯৫ | ৩৭/২.৫২+১৯/২।52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | ৪৮/২.৫২+২৪/২।52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| ৩ × ৩০০+ ২ × ১৫০ | ৬১/২.৫২+৩০/২।52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| ৪ × ১০+ ১ × ৬ | ৭/১.৩৮+১/২।8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| ৪ × ১৬+ ১ × ১০ | ৭/১.৭৮+৭/১।38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| ৪ × ২৫+ ১ × ১৬ | ৭/২.১৪+৭/১।78 | 0.9 | 1.8 | 24..5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| ৪ × ৩৫+ ১ × ১৬ | ৭/২.৫২+৭/১।78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| ৪ × ৫০+ ১ × ২৫ | ১০/২.৫২+৭/২।14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| ৪ × ৭০+ ১ × ৩৫ | ১৪/২.৫২+৭/২।52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| ৪ × ৯৫+ ১ × ৫০ | ১৯/২.৫২+১০/২।52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | ২৪/২.৫২+১৪/২।52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | ৩০/২.৫২+১৪/২।52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| ৪ × ১৮৫+ ১ × ৯৫ | ৩৭/২.৫২+১৯/২।52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | ৪৮/২.৫২+২৪/২।52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| ৪ × ৩০০+ ১ × ১৫০ | ৬১/২.৫২+৩০/২।52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
