পণ্যের বিবরণ:
প্রদান:
|
| প্রকার: | এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবল | বৈশিষ্ট্য: | কম ভোল্টেজ |
|---|---|---|---|
| কন্ডাক্টর স্ক্রিন:: | আধা-পরিবাহী | নমুনা: | মুক্ত |
| নিরোধক রঙ: | হলুদ, নীল | অ্যাডভানেটেজ: | ঘর্ষণ প্রতিরোধ ক্ষমতা |
| খাপ: | পিভিসি বা এফআর-পিভিসি টাইপ এসটি 2 থেকে আইইসি 60502, কালো | স্ক্রিন: | কপার টেপ |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | ৩৬ কেভি এক্সএলপিই বিচ্ছিন্ন পাওয়ার ক্যাবল,ক্ষয় প্রতিরোধের এক্সএলপিই বিচ্ছিন্ন পাওয়ার ক্যাবল,নিম্ন ভোল্টেজ এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবল |
||

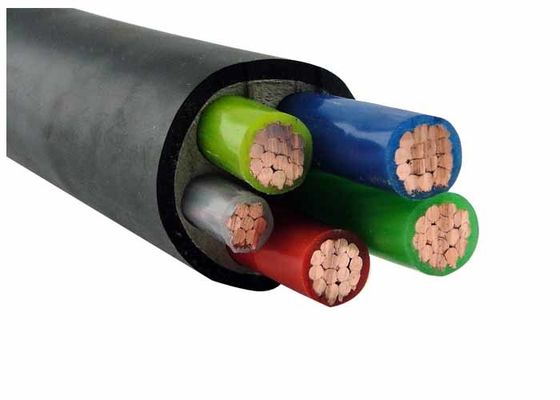

কম ভোল্টেজ এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবল 21/35 (36) কেভি ঘর্ষণ প্রতিরোধের
এমন এক যুগে যেখানে শক্তি দক্ষতা এবং অবকাঠামোগত স্থায়িত্ব সর্বজনীন, সাংহাই শেঙ্গুয়া কেবল গ্রুপটি তার 21/35 কেভি এক্সএলপিই ইনসুলেটেড পাওয়ার কেবলগুলি সহ কাটিয়া প্রান্তের সমাধান সরবরাহ করে। লো-ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য ইঞ্জিনিয়ারড, এই কেবলগুলি উচ্চতর বৈদ্যুতিক কর্মক্ষমতা, ব্যতিক্রমী ঘর্ষণ প্রতিরোধের এবং বৈশ্বিক মানগুলির সাথে সম্মতি একত্রিত করে-আধুনিক শক্তি সংক্রমণ নেটওয়ার্কগুলির জন্য তাদের আদর্শ পছন্দ হিসাবে তৈরি করে।
কঠোর অপারেশনাল দাবির অধীনে শেনহুয়ার কেবলগুলি এক্সেল:
এই বৈশিষ্ট্যগুলি কঠোর পরিবেশে দীর্ঘায়ু নিশ্চিত করে - শিল্প গাছপালা থেকে উপকূলীয় অঞ্চলে উচ্চ লবণাক্ততা বা রাসায়নিক এক্সপোজার সহ।
প্রতিটি শেনহুয়া এক্সএলপিই কেবল যথাযথ-ইঞ্জিনিয়ারড:
এই নকশাটি traditional তিহ্যবাহী পিভিসি কেবলগুলির তুলনায় শক্তি ক্ষতি 30%হ্রাস করে এবং 50 বছরেরও বেশি সময় ধরে পরিষেবা জীবনকে প্রসারিত করে
শেনহুয়া কঠোর আন্তর্জাতিক মানকে মেনে চলে:
শেঙ্গুয়ার 4-কোর অ্যালুমিনিয়াম কেবলগুলির জন্য মূল ডেটা:
| কন্ডাক্টর (মিমি) | নিরোধক বেধ (মিমি) | সর্বোচ্চ ডিসি প্রতিরোধের (ω/কিমি) | বর্তমান রেটিং (ক) |
|---|---|---|---|
| 4 × 120 | 1.2 | 0.253 | 220 (বায়ু) / 240 (মাটি) |
| 4 × 240 | 1.7 | 0.125 | 345 (বায়ু) / 355 (মাটি) |
| 4 × 400 | 2.0 | 0.078 | 445 (বায়ু/মাটি) |
উচ্চতর ক্রস-বিভাগগুলি (যেমন, 400 মিমি) ডেটা সেন্টার বা গ্রিড সাবস্টেশনগুলিতে দক্ষ পাওয়ার ট্রান্সফার সক্ষম করে।
শেনহুয়ার তারগুলি বিশ্বব্যাপী বিশ্বব্যাপী বিশ্বাসযোগ্য:
এক্সএলপিই ইনসুলেটেড পাওয়ার কেবল অ্যাপ্লিকেশনগুলি
পণ্যটি ভোল্টেজ আপ এ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনে ব্যবহৃত হয়। এটিতে কেবল দুর্দান্ত বৈদ্যুতিক, যান্ত্রিক বৈশিষ্ট্যই নেই, তবে রাসায়নিক জারা, তাপ বয়স্ক এবং পরিবেশগত চাপের বিরুদ্ধে শক্তিশালী প্রতিরোধেরও রয়েছে।
এক্সএলপিই ইনসুলেটেড পাওয়ার কেবল নির্মাণ
কন্ডাক্টর: কমপ্যাক্ট স্ট্র্যান্ডড অ্যালুমিনিয়াম কন্ডাক্টর, আইইসি 60228 অনুসারে সিএল 2
নিরোধক: এক্সএলপিই (ক্রস-লিঙ্কযুক্ত পলিথিন) 90 ওসি রেটেড
শিথ: পিভিসি বা এফআর-পিভিসি টাইপ এসটি 2 থেকে আইইসি 60502, কালো
এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবল স্ট্যান্ডার্ড
আন্তর্জাতিক: আইইসি 60502-1, আইইসি 60228,
চীন: জিবি/টি 12706, (জিবি/টি 18380-3 কেবলমাত্র জেডআর-ওয়েজএলভির জন্য)
অনুরোধের ভিত্তিতে বিএস, ডিআইএন এবং আইসিইএর মতো অন্যান্য মান
এক্সএলপিই ইনসুলেটেড পাওয়ার কেবল প্রযুক্তিগত ডেটা
রেটেড ভোল্টেজ: 21/35 (36) কেভি
সর্বাধিক কন্ডাক্টর তাপমাত্রা: সাধারণ (90 ওসি), জরুরী (130oC) বা শর্ট সার্কিটের অধীনে 5 এস (250 ℃) শর্তের বেশি নয়।
মিনিট পরিবেষ্টিত টেম্প। 0 ওসি, ইনস্টলেশন পরে এবং কেবল যখন কেবল একটি নির্দিষ্ট অবস্থানে থাকে
মিনিট বাঁকানো ব্যাসার্ধ: একক কোরের জন্য 20 এক্স কেবল ওডি
মাল্টি কোরের জন্য 15 এক্স কেবল ওডি
এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবল স্পেসিফিকেশন
| নাম। কন্ডাক্টরের ক্রস-বিভাগ | স্ট্র্যান্ডস নং/ডিয়া। কন্ডাক্টর | নিরোধক বেধ | চাদর বেধ | প্রায় ওডি | প্রায় ওজন | সর্বোচ্চ কন্ডাক্টরের ডিসি প্রতিরোধের (20 ℃) | পরীক্ষা ভোল্টেজ এসি | বর্তমান রেটিং | |
| এমএম 2 | পিসি/মিমি | মিমি | মিমি | (মিমি) | কেজি/কিমি | Ω /কিমি | কেভি/5 মিনিট | বাতাসে (ক) | মাটিতে (ক) |
| 4 × 4 | 1/2.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | 1/2.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24/2.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
