পণ্যের বিবরণ:
প্রদান:
|
| কোর: | 1,2,3,4,5 | স্ট্যান্ডার্ড: | IEC60502-1, IEC61034, IEC60754 |
|---|---|---|---|
| ফাংশন: | পরিবেশ রক্ষা | আকার: | 1.5-800mm2 |
| রঙ: | কাস্টমাইজড | নমুনা: | মুক্ত |
| নামমাত্র ভোল্টেজ: | 0.6/1kv | কর্পোরেশন: | shenghua গ্রুপ |
| ব্র্যান্ড: | শ কেবল | ||
| বিশেষভাবে তুলে ধরা: | 1.5 মিমি2 কম ধোঁয়া শূন্য হ্যালোজেন ক্যাবল,শেংহুয়া কম ধোঁয়া শূন্য হ্যালোজেন তারের,800 মিমি2 কম ধোঁয়া শূন্য হ্যালোজেন ক্যাবল |
||

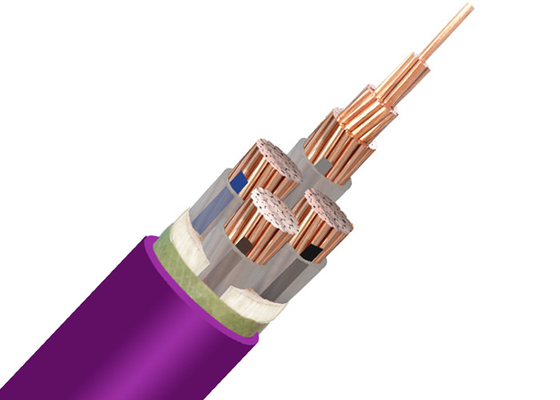

ইস্পাত টেপ বর্মযুক্ত কম ধোঁয়াশ জিরো হ্যালোজেন তারের 1.5mm2 - 800mm2 ইকো বন্ধুত্বপূর্ণ
সাংহাই শেংহুয়া ক্যাবল (গ্রুপ) কোং লিমিটেড ১১০টি ক্যাবল দিয়ে চীনের ২ নং স্থানে রয়েছে।বার্ষিক উৎপাদন ০.০০,০০০ কিলোমিটার এবং ২১টি আইএসও সার্টিফাইড কারখানা ০ তার স্টিল টেপ বর্মযুক্ত এলএসজেএইচ তারের সাহায্যে উচ্চ ঝুঁকিপূর্ণ পরিবেশে নিরাপত্তা পুনরায় সংজ্ঞায়িত করে সামরিক-গ্রেডের যান্ত্রিক সুরক্ষা, শূন্য-হ্যালোজেন উদ্ভাবন এবং চরম তাপীয় স্থিতিস্থাপকতা একত্রিত করে, এই আইইসি 60502 প্রত্যয়িত সমাধানগুলি টানেল, হাসপাতাল,এবং শিল্প উদ্ভিদ আগুনের ঝুঁকি এবং শারীরিক ক্ষতির বিরুদ্ধে.
মূল স্পেসিফিকেশন (WDZA-YJY23 সিরিজ):
| কন্ডাক্টর (মিমি2) | রক্ষাকবচ বেধ | সর্বাধিক স্রোত (বায়ু) | ধোঁয়ার ঘনত্ব | ওজন (কেজি/কিমি) |
|---|---|---|---|---|
| 1.5 | 0.২ মিমি | ২২এ | <২০ ডি* | 81 |
| 185 | 0.8 মিমি | ৩৭৫এ | <১০ ডি* | 7,271 |
| 400 | 1.২ মিমি | 720A | <৫ ডি* | 40,640 |
| Ds = ধোঁয়া ঘনত্ব (IEC 61034 মান) |
সার্টিফিকেশনঃ
কন্ডাক্টরঃ ক্লাস 1/2 গলিত খালি তামা কঠিন বা স্ট্র্যান্ড। এই তারগুলি কঠোর মানের তদারকি অধীনে স্ট্র্যান্ডিং মেশিনে চূড়ান্ত কন্ডাক্টর হিসাবে গঠিত হয়।
বিচ্ছিন্নতাঃ ক্রস লিঙ্কযুক্ত পলিথিন যৌগ বা পিভিসি এক্সট্রুশন প্রক্রিয়া দ্বারা কন্ডাক্টরগুলির উপরে বিচ্ছিন্ন করা হয়।আইসোলেশনের কাঁচামাল এবং পুরুতা মান অনুযায়ী বজায় রাখা হয় এবং আইইসি 60502/বিএস 7870 মান অনুযায়ী হতে পারে.
এক্সএলপিইঃআইসোলেটেড পাওয়ার ক্যাবল নিম্নরূপ রঙ বা সংখ্যা দ্বারা চিহ্নিত করা হয়ঃ
কোর সংখ্যা সনাক্তকরণ
পুরাতন রঙের কোডিং নতুন রঙের কোডিং বিএস অনুসারে
1 লাল বা কালো বাদামী বা নীল
২ লাল ও কালো বাদামী, নীল
৩ লাল, হলুদ নীল বাদামী, কালো, ধূসর
4 লাল, হলুদ, নীল ও কালো নীল, বাদামী, কালো, ধূসর
5 লাল, হলুদ, নীল, কালো, Y/G নীল, বাদামী, কালো, ধূসর & Y/G
রক্ষাকবচঃ যখন রক্ষাকবচ প্রয়োজন হয়, তখন রক্ষাকবচটি গ্যালভানাইজড ইস্পাত তারের একক স্তর / গ্যালভানাইজড ইস্পাত টেপগুলির সমন্বয়ে গঠিত।
রক্ষাকবচটি স্ট্যান্ডার্ড অনুযায়ী হেলিক্যালভাবে প্রয়োগ করা হয়।
একক কোর ক্যাবলগুলি প্রয়োজনীয়তার ভিত্তিতে অ্যালুমিনিয়াম তার বা তামার তার দিয়ে সজ্জিত করা হয়।
বাহ্যিক আবরণঃ স্ট্যান্ডার্ড ক্যাবলগুলি এক্সট্রুডেড কালো পিভিসি দিয়ে তৈরি করা হয়। বাহ্যিক আবরণটি প্রাসঙ্গিক মানদণ্ডে প্রয়োজনীয় তথ্য দিয়ে ছাপা বা মুদ্রিত হয়।
গ্রাহকের বিশেষ চাহিদা পূরণের জন্য বিশেষ FR, FRLS, FRRT, LSF, MDPE যৌগ ব্যবহার করা হয়।
মানদণ্ড
আন্তর্জাতিকঃ আইইসি 60502, আইইসি 60227 আইইসি 60331, আইইসি 61034
চীন: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
অন্যান্য মান যেমন BS,DIN এবং ICEA অনুরোধের ভিত্তিতে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ ০.৬ কেভি
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিক (90°C), শর্ট সার্কিট 5 সেকেন্ডের বেশি নয় (কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা 250°C এর বেশি নয়)
ন্যূনতম পরিবেষ্টিত তাপমাত্রাঃযদি পরিবেষ্টিত তাপমাত্রা 0°C এর নিচে থাকে তবে তারের প্রিহিট করা হবে
ন্যূনতম বাঁকা ব্যাসার্ধঃ একক কোর ক্যাবল 20 ((d+D) ± 5%, মাল্টি-কোর ক্যাবল 15 ((d+D) ± 5%
| নামঃ কন্ডাক্টরের ক্রস-সেকশন | আইসোলেশন বেধ | গহ্বর | অনুমান করুন। | আনুমানিক | কন্ডাক্টরের সর্বোচ্চ ডিসি প্রতিরোধ (20°C) | পরীক্ষার ভোল্টেজ | বর্তমান রেটিং | |
| মিমি2 | মিমি | বেধ | ওভারডোজ | ওজন | Ω/km | এ.সি. | ||
| মিমি | মিমি | কেজি/কিমি | কেভি/৫ মিনিট | বাতাসে (A) | মাটিতে ((A) | |||
| ১x১।5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| ১x২।5 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| ১x৪ | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| ১x৬ | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| ১x১০ | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| ১x১৬ | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| ১x২৫ | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| ১x৩৫ | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| ১x৫০ | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| ১x৭০ | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| ১x৯৫ | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| ১×১২০ | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| ১×১৫০ | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
| ১×১৮৫ | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
| ১×২৪০ | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| ১×৩০০ | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| ১×৪০০ | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| ২x১।5 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| ২x২।5 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| ২x৪ | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| ২x৬ | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| ২x১০ | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| ২x১৬ | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| ২x২৫ | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| ২x৩৫ | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| ২x৫০ | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| ২×৭০ | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
| ২×৯৫ | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| ২×১২০ | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| ২×১৫০ | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| ২×১৮৫ | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| ২×২৪০ | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| ৩x১।5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| ৩x২।5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| ৩x৪ | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| ৩x৬ | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| ৩x১০ | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| ৩x১৬ | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| ৩×২৫ | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| ৩×৩৫ | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| ৩x৫০ | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| ৩×৭০ | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| ৩×৯৫ | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| ৩×১২০ | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| ৩×১৫০ | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| ৩×১৮৫ | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| ৩×২৪০ | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| ৪x১।5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| ৪x২।5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| ৪x৪ | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| ৪x৬ | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| ৪x১০ | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| ৪x১৬ | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| ৪×২৫ | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| ৪×৩৫ | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| ৪x৫০ | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| ৪×৭০ | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| ৪×৯৫ | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| ৪×১২০ | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| ৪×১৫০ | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| ৪×১৮৫ | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| ৪×২৪০ | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| ৫x১।5 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| ৫x২।5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| ৫x৪ | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| ৫x৬ | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| ৫x১০ | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| ৫x১৬ | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| ৫×২৫ | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| ৫×৩৫ | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| ৫x৫০ | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| ৫×৭০ | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| ৫×৯৫ | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| ৫×১২০ | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| ৫×১৫০ | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| ৫×১৮৫ | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| ৫×২৪০ | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| ৩ গুণ ২.৫+১ গুণ ১।5 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| ৩ গুণ ৪+১ গুণ ২।5 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| ৩x৬+১x৪ | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| ৩×১০+১×৬ | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| ৩x১৬+১x১০ | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| ৩x২৫+১x১৬ | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| ৩×৩৫+১×১৬ | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
| ৩×৫০+১×২৫ | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| ৩x৭০+১x৩৫ | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| ৩x৯৫+১x৫০ | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| ৩×১২০+১×৭০ | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| ৩×১৫০+১×৭০ | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| ৩×১৮৫+১×৯৫ | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| ৩×২৪০+১×১২০ | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3x2.5+2x15 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| ৩x৪+২x২।5 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| ৩x৬+২x৪ | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| ৩×১০+২×৬ | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| ৩x১৬+২x১০ | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 3.5 | 83 | 105 |
| ৩×২৫+২×১৬ | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 3.5 | 105 | 125 |
| ৩×৩৫+২×১৬ | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 3.5 | 125 | 155 |
| ৩x৫০+২x৩৫ | 1 | 2.1 | 37.3 | 2427 | 0.387 | 3.5 | 160 | 185 |
| ৩x৭০+২x৩৫ | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 3.5 | 200 | 225 |
| ৩x৯৫+২x৫০ | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 3.5 | 245 | 270 |
| ৩×১২০+২×৭০ | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 3.5 | 285 | 310 |
| ৩×১৫০+২×৭০ | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 3.5 | 325 | 345 |
| ৩×১৮৫+২×৯৫ | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 3.5 | 375 | 390 |
| ৩×২৪০+২×১২০ | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 3.5 | 440 | 450 |
| ৪ গুণ ২.৫+১ গুণ ১।5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 3.5 | 26 | 35 |
| ৪x৪+১x২।5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 3.5 | 34 | 45 |
| ৪×৬+১×৪ | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 3.5 | 43 | 57 |
| ৪x১০+১x৬ | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 3.5 | 60 | 77 |
| ৪x১৬+১x১০ | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 3.5 | 83 | 105 |
| ৪×২৫+১×১৬ | 0.7 | 1.8 | 29 | 1556 | 0.727 | 3.5 | 105 | 125 |
| ৪×৩৫+১×১৬ | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 3.5 | 125 | 155 |
| ৪×৫০+১×২৫ | 1 | 2.1 | 36 | 2689 | 0.387 | 3.5 | 160 | 185 |
| ৪×৭০+১×৩৫ | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 3.5 | 200 | 225 |
| ৪×৯৫+১×৫০ | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 3.5 | 245 | 270 |
| ৪×১২০+১×৭০ | 1.2 | 2.5 | 51 | 6165 | 0.153 | 3.5 | 285 | 310 |
| ৪×১৫০+১×৭০ | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 3.5 | 325 | 345 |
| ৪×১৮৫+১×৯৫ | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 3.5 | 375 | 390 |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 3.5 | 440 | 450 |
