পণ্যের বিবরণ:
প্রদান:
|
| কন্ডাক্টর: | গ্যালভানাইজড স্টিল | ক্রস-বিভাগীয় এলাকা: | 16.41 ~ 765.99 মিমি ² |
|---|---|---|---|
| আবেদন: | এসিএসআর (ওভারহেড) এর কর্ড। | বিচ্ছিন্নতা: | না. |
| খাপ: | না. | মডেল নং।: | জিএসডব্লিউ |
| প্রকার: | উচ্চ ভোল্টেজের | কর্পোরেশন: | shenghua গ্রুপ |
| ব্র্যান্ড: | শ কেবল | ||
| বিশেষভাবে তুলে ধরা: | অ্যালুমিনিয়াম কন্ডাক্টর ইস্পাত চাঙ্গা,জিএসডব্লিউ অ্যালুমিনিয়াম কন্ডাক্টর স্টিল শক্তিশালী |
||

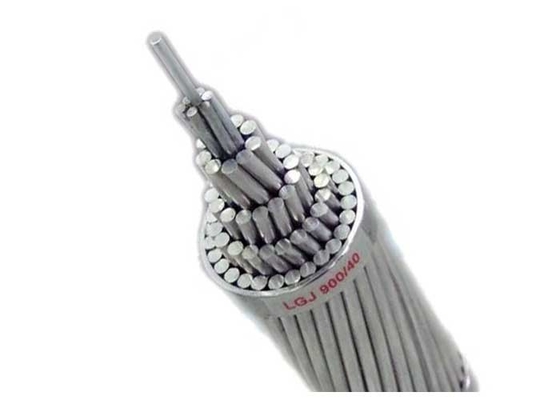

ইঞ্জিনিয়ারিং গ্রিড রেজিলিয়েন্সঃ চরম পরিবেশের জন্য সাংহাই শেংহুয়া'র জিএসডব্লিউ এসিএসআর কন্ডাক্টর
পাহাড়, উপকূলরেখা এবং মরুভূমি অতিক্রমকারী উচ্চ-ভোল্টেজ ট্রান্সমিশন নেটওয়ার্কগুলিতে, কন্ডাক্টর স্থায়িত্ব গ্রিডের স্থায়িত্বকে সংজ্ঞায়িত করে।এবং যান্ত্রিক চাপ ব্যয়বহুল আউটপুট ট্রিগারসাংহাই শেংহুয়া পাওয়ার গ্রুপের তারের কোম্পানি এই সমস্যার সমাধান করেছে তার জিএসডব্লিউ এসিএসআর (গ্যালভানাইজড স্টিল ওয়্যার অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড) এর মাধ্যমে।ক্ষয় প্রতিরোধের ক্ষমতা, এবং এয়ারহেড লাইনের জন্য অ্যান্টি-এক্সট্রুশন পারফরম্যান্স যেখানে ব্যর্থতা একটি বিকল্প নয়।
উচ্চ-শক্তির কোরঃ
অপ্টিমাইজড কন্ডাক্টিভিটি:
যান্ত্রিক স্থিতিস্থাপকতা:
শেংহুয়া'র জিএসডব্লিউ এসিএসআর মেনে চলেঃ
| ওয়্যার কনফিগারেশন | ব্যাসার্ধ (মিমি) | টানার শক্তি (এমপিএ) | ওজন (কেজি/কিমি) | মূল অ্যাপ্লিকেশন |
|---|---|---|---|---|
| ৭/৪।78 | 14.29 | 155.7 কিলন (অতিরিক্ত উচ্চ) | 991 | পাহাড়ী করিডোর |
| ১৯/৪50 | 22.22 | 248.২ কিলন (উচ্চ) | 2,352 | উপকূলীয় গ্রিড |
| ৩৭/৪55 | 31.75 | 721.5 kN (খুব বেশি) | 4,833 | মরুভূমিতে এইচভি লাইন |
তিনটি শক্তি গ্রেডঃ সাধারণ (1,290 ₹ 1,620 এমপিএ), উচ্চ (1,380 ₹ 1,590 এমপিএ), খুব উচ্চ (1,520 ₹ 1,620 এমপিএ)
বিশেষ উল্লেখ
পণ্য গ্যালভানাইজড স্টিলের তার (জিএসডাব্লু) এসিএসআর (অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড) কন্ডাক্টরের কর্ডের জন্য ব্যবহৃত হয়।শেনহুয়া দ্বারা নির্মিত GSW এর চমৎকার যান্ত্রিক বৈশিষ্ট্য রয়েছে, সর্বোত্তম মানের লেপ এবং পৃষ্ঠের ভাল অবস্থা।
| ব্যাসার্ধ ((মিমি) | টেনসিল স্ট্রেংথ ((Mpa) | জিংকের ওজন ((g/m2) | |||||||
| 1.২৪-২।25 | ১৩৪০-১৬২০ | ১৮৫-২১৫ | |||||||
| 2.২৫~৩।00 | ১৩১০-১৫৯০ | 230 | |||||||
| 3.00~3.50 | ১২৯০-১৫৫০ | 245 | |||||||
| 3.৫০-৪।25 | ১২৯০-১৫২০ | 260 | |||||||
| 4.২৫-৪।75 | ১২৯০-১৫২০ | 275 | |||||||
| 4.৭৫-৫।50 | ১২৯০-১৫২০ | 290 | |||||||
| তীব্রতার মাত্রা | তারের ব্যাসার্ধ | ন্যূনতম টান | মিনি. স্ট্রেস ১% | মিনি. এক্সটেনশন | ৩৬০° এর সংখ্যা | পরীক্ষার ব্যাস | |||
| শক্তি | সম্প্রসারণ | শতাংশ যখন L=250 | ঘূর্ণন | ম্যান্ড্রিল | |||||
| মিমি | এমপিএ | এমপিএ | % | একাধিক | |||||
| > ১.২৪ থেকে ২।25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| >২.২৫ থেকে ২.২৫75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| >2.75~3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| সাধারণ | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > ৪.২৫ থেকে ৪।75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > ৪.৭৫ থেকে ৫।50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > ১.২৪ থেকে ২।25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| >২.২৫ থেকে ২.২৫75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| >2.75~3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| উচ্চ | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > ৪.২৫ থেকে ৪।75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > ৪.৭৫ থেকে ৫।50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > ১.২৪ থেকে ২।25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| >২.২৫ থেকে ২.২৫75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| >2.75~3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| খুব বেশি | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| > ৪.২৫ থেকে ৪।75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| > ৪.৭৫ থেকে ৫।50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||

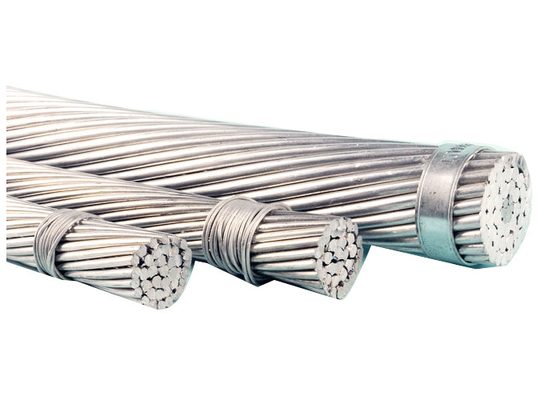

গ্যালভানাইজড স্টিলের তার/জিএসডব্লিউ
| এএসটিএম এ৪৭৫ | ||||||
| তারের সংখ্যা | প্রায়, স্ট্র্যান্ড ডায়া। | সিমেন্স | উচ্চ | অতিরিক্ত উচ্চ | ওজন | |
| - ডায়া। | মার্টিন গ্রেড | শক্তি গ্রেড | শক্তি গ্রেড | |||
| ইঞ্চি | মিমি | কেএন | কেএন | কেএন | কেজি/কিমি | |
| ৩/২।64 | ৭/৩২ | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| ৩/৩।05 | ১/৪ | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| ৩/৩।05 | ১/৪ | 6.35 | - | - | - | 174 |
| ৩/৩।30 | ৯/৩২ | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| ৩/৩।68 | ৫/১৬ | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| ৩/৪।19 | ৩/৮ | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| ৭/১।04 | ১/৮ | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| ৭/১।32 | ৫/৩২ | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| ৭/১।57 | ৩/১৬ | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| ৭/১।65 | ৩/১৬ | 4.76 | - | - | - | 118 |
| ৭/১।83 | ৭/৩২ | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| ৭/২।03 | ১/৪ | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| ৭/২।36 | ৯/৩২ | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| ৭/২।64 | ৫/১৬ | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| ৭/২।77 | ৫/১৬ | 7.94 | - | - | - | 335 |
| ৭/৩।05 | ৩/৮ | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| ৭/৩।68 | ৭/১৬ | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| ৭/৪।19 | অর্ধেক | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| ৭/৪।78 | ৯/১৬ | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| ৭/৫।26 | ৫/৮ | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| ১৯/২।54 | অর্ধেক | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| ১৯/২।87 | ৯/১৬ | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| ১৯/৩18 | ৫/৮ | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| ১৯/৩81 | ৩/৪ | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| ১৯/৪50 | ৭/৮ | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| ১৯/৫08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| ৩৭/৩63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| ৩৭/৪09 | ১১/৮ | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| ৩৭/৪55 | ১১/৪ | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
