পণ্যের বিবরণ:
প্রদান:
|
| কন্ডাক্টর: | অ্যালুমিনিয়াম (এএসি) | বিচ্ছিন্নতা: | না. |
|---|---|---|---|
| সাঙ্কেতিক নাম: | সিকদা | তারের সংখ্যা: | 37 |
| এলাকা: | 628.3 বর্গ মিমি | আবেদন: | ওভারহেড পাওয়ার সিস্টেম |
| কর্পোরেশন: | shenghua গ্রুপ | ব্র্যান্ড: | শ কেবল |
| বিশেষভাবে তুলে ধরা: | পেশাদার ওভারহেড নগ্ন কন্ডাক্টর,সমস্ত অ্যালুমিনিয়াম কন্ডাক্টর AAC খালি কন্ডাক্টর |
||

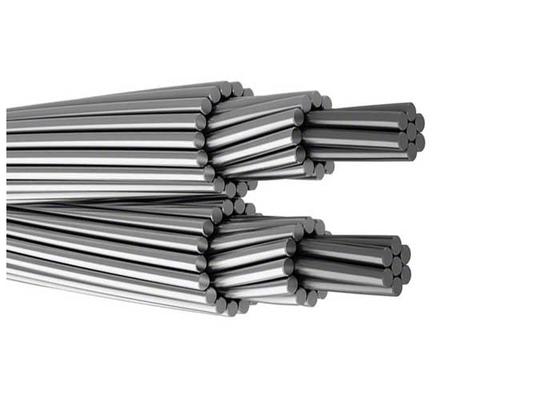

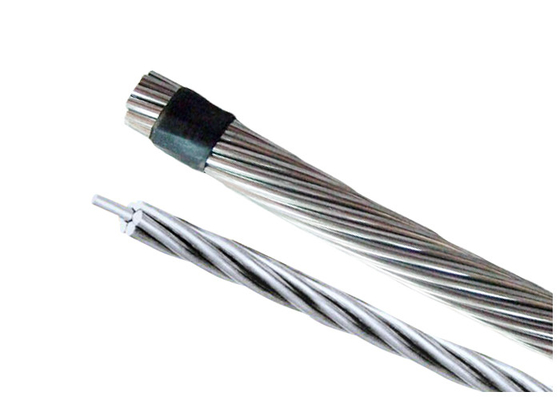

পেশাদার ওভারহেড খালি কন্ডাক্টর, অল অ্যালুমিনিয়াম কন্ডাক্টর AAC Cicada
বিশ্বব্যাপী বিদ্যুতের চাহিদা বাড়ার সাথে সাথে, ওভারহেড ট্রান্সমিশন লাইনগুলি অভূতপূর্ব চাপের সম্মুখীন হচ্ছে। ঐতিহ্যবাহী স্টিল-রিইনফোর্সড কন্ডাক্টর (ACSR) চরম লোডের অধীনে ভেঙে যায়, যা ক্ষয়, ঝুলে যাওয়া এবং প্রতি 100 কিলোমিটারে 8% পর্যন্ত শক্তি হ্রাসের শিকার হয়
। সাংহাই শেংহুয়া পাওয়ার গ্রুপ কেবল তার AAC Cicada অল-অ্যালুমিনিয়াম কন্ডাক্টরগুলির সাথে এই চ্যালেঞ্জগুলির মোকাবিলা করে—যা নেক্সট-জেন পাওয়ার অবকাঠামোর জন্য অতি-নিম্ন প্রতিরোধ, ক্ষয়-মুক্ত স্থিতিস্থাপকতা এবং 20% ওজন হ্রাসের জন্য ডিজাইন করা হয়েছে।
শূন্য-ক্ষয় ডিজাইন:
অতুলনীয় বৈদ্যুতিক দক্ষতা:
ওজন-থেকে-শক্তি আধিপত্য:
শেংহুয়ার AAC সিরিজ মেনে চলে:
| পরামিতি | AAC Cicada (628.3mm²) | সাধারণ ACSR (620mm²) | সুবিধা |
|---|---|---|---|
| প্রতিরোধ (Ω/কিমি) | 0.0459 | 0.061 | 25% কম ক্ষতি |
| ওজন (কেজি/কিমি) | 1,732.9 | 2,200 | 21% হালকা |
| রেটেড শক্তি | 100.54 kN | 92 kN | 9% শক্তিশালী |
| ক্ষয় ঝুঁকি | কোনোটিই নয় (সমস্ত-অ্যালুমিনিয়াম) | উচ্চ (ইস্পাত কোর) | 50+ বছরের জীবনকাল |
কাস্টমাইজযোগ্য ব্যাস: 16mm²–1,500mm² 7–127 তারের কনফিগারেশন সহ।
1 আবেদন
খালি কন্ডাক্টর: AAC, AAAC, ACSR, AACSR, ACAR এবং গ্যালভানাইজড স্টিল তার, বিভিন্ন গ্রেডের ভোল্টেজের সাথে ওভারহেড বৈদ্যুতিক পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনে ব্যবহৃত হয়।
| প্রকার | বর্ণনা | তারের সংখ্যা |
বিভাগের ক্ষেত্রফল (মিমি2) |
| AAC | সমস্ত অ্যালুমিনিয়াম কন্ডাক্টর | 7~127 | 16~1500 |
| AAAC | সমস্ত অ্যালুমিনিয়াম খাদ কন্ডাক্টর | 7~91 | 17~1300 |
| ACSR |
অ্যালুমিনিয়াম কন্ডাক্টর ইস্পাত प्रबलিত |
7~103 | 16~1250 |
| AACSR |
অ্যালুমিনিয়াম খাদ কন্ডাক্টর ইস্পাত प्रबलিত |
7~103 | 16~1250 |
| ACAR/AW |
অ্যালুমিনিয়াম কন্ডাক্টর অ্যালুমিনিয়াম খাদ प्रबलিত |
7~103 | 16~1250 |
| ACSW/S |
অ্যালুমিনিয়াম কন্ডাক্টর অ্যালুমিনিয়াম ক্ল্যাড স্টিল তার/স্ট্র্যান্ড |
7~103 | 16~1250 |
| GSW | গ্যালভানাইজড স্টিল তার | 3/2.64~37/4.55 | 16.41~765.99 |
স্ট্যান্ডার্ড:
সমস্ত পণ্য বিভিন্ন স্ট্যান্ডার্ডের প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করতে পারে। আমরা গ্রাহকদের প্রয়োজনীয় স্ট্যান্ডার্ড অনুযায়ী বিশেষ তারের ডিজাইন এবং তৈরি করতে পারি, যেমন: EN, GB, IEC, BS, ASTM, JIS, DIN CRS।
| AAC | EN 51082 | |||||||
| এলাকা | নং. | ব্যাস | ইউনিট প্রতি ভর | রেটেড | ডিসি | |||
| কোড নাম | তারগুলি | তার | কন্ডাক্টর | দৈর্ঘ্য | শক্তি | প্রতিরোধ | ||
| মিমি2 | মিমি | মিমি | কেজি/কিমি | kN | Ω/কিমি | |||
| মিজ | 23.3 | 7 | 2.06 | 6.18 | 63.8 | 4.20 | 1.2249 | |
| নট | 26.9 | 7 | 2.21 | 6.63 | 73.4 | 4.83 | 1.0643 | |
| মশা | 36.9 | 7 | 2.59 | 7.77 | 100.8 | 6.27 | 0.7749 | |
| লেডিবার্ড | 42.8 | 7 | 2.79 | 8.37 | 117.0 | 7.28 | 0.6678 | |
| পিপীলিকা | 52.8 | 7 | 3.10 | 9.30 | 144.4 | 8.72 | 0.5409 | |
| মাছি | 63.6 | 7 | 3.40 | 10.2 | 173.7 | 10.49 | 0.4497 | |
| ব্লুবাটল | 73.6 | 7 | 3.66 | 11.0 | 201.3 | 11.78 | 0.3880 | |
| কানপোকা | 78.6 | 7 | 3.78 | 11.3 | 214.7 | 12.57 | 0.3638 | |
| ফড়িং | 84.1 | 7 | 3.91 | 11.7 | 229.7 | 13.45 | 0.3400 | |
| ক্লিগ | 95.6 | 7 | 4.17 | 12.5 | 261.3 | 15.30 | 0.2989 | |
| ভিমরুল | 106.0 | 7 | 4.39 | 13.2 | 289.6 | 16.95 | 0.2697 | |
| বিটল | 106.4 | 19 | 2.67 | 13.4 | 292.4 | 18.08 | 0.2701 | |
| মৌমাছি | 132.0 | 7 | 4.90 | 14.7 | 360.8 | 21.12 | 0.2165 | |
| ভিমরুল | 157.6 | 19 | 3.25 | 16.3 | 433.2 | 26.01 | 0.1823 | |
| শুঁয়োপোকা | 185.9 | 19 | 3.53 | 17.7 | 511.1 | 29.75 | 0.1546 | |
| চ্যাফার | 213.2 | 19 | 3.78 | 18.9 | 586.0 | 34.12 | 0.1348 | |
| মাকড়সা | 237.6 | 19 | 3.99 | 20.0 | 652.9 | 38.01 | 0.1210 | |
| আরশোলা | 265.7 | 19 | 4.22 | 21.1 | 730.4 | 42.52 | 0.1081 | |
| প্রজাপতি | 322.7 | 19 | 4.65 | 23.3 | 886.8 | 51.63 | 0.0891 | |
| মথ | 373.1 | 19 | 5.00 | 25.0 | 1025.3 | 59.69 | 0.0770 | |
| ড্রোন | 372.4 | 37 | 3.58 | 25.1 | 1027.1 | 59.59 | 0.0774 | |
| শতমূল | 415.2 | 37 | 3.78 | 26.5 | 1145.1 | 66.43 | 0.0695 | |
| মেবাগ | 486.1 | 37 | 4.09 | 28.6 | 1340.6 | 77.78 | 0.0593 | |
| বৃশ্চিক | 529.8 | 37 | 4.27 | 29.9 | 1461.2 | 84.77 | 0.0544 | |
| Cicada | 628.3 | 37 | 4.65 | 32.6 | 1732.9 | 100.54 | 0.0459 | |
