পণ্যের বিবরণ:
প্রদান:
|
| কন্ডাক্টর: | অ্যালুমিনিয়াম | বিচ্ছিন্নতা: | এক্সএলপিই |
|---|---|---|---|
| খাপ: | পিভিসি | মূল সংখ্যা: | 1 |
| নামমাত্র ভোল্টেজ: | 1kV-35kV | আর্মার উপাদান: | ইস্পাত তার বা ইস্পাত টেপ |
| স্ক্রিন: | কুপ তার/টেপ | কর্পোরেশন: | shenghua গ্রুপ |
| ব্র্যান্ড: | শ কেবল | ||
| বিশেষভাবে তুলে ধরা: | armored electrical cable,armoured electric cable |
||

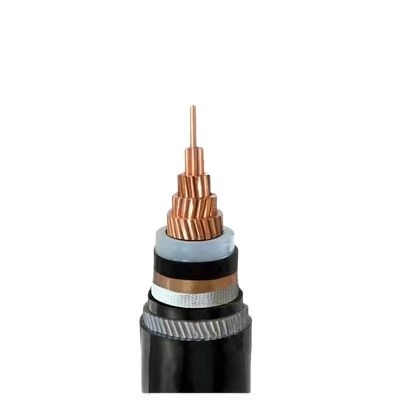

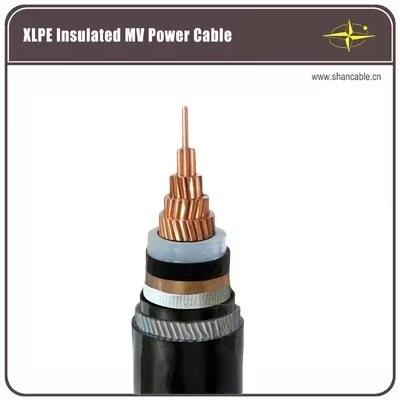

কাস্টমাইজড সাঁজোয়া ইলেকট্রিক্যাল অ্যালুমিনিয়াম কন্ডাক্টর তারের, সাঁজোয়া পাওয়ার তারের
বর্ণনা:
সিইউ/এক্সএলপিই/Sটিএ/পিভিসি, আইইসি ৬০৫০২
আইইসি ৬০৫০২, আইইসি ৬০২২৮,GB/T 12706.1-2008.
সিই, সিসিসি, কেএমএ
নির্মাণ
কন্ডাক্টর:সিআইইসি ৬০২২৮ ক্লাস ২ এর সাথে সামঞ্জস্যপূর্ণ আর্কুলার স্ট্রংযুক্ত অ্যালুমিনিয়াম কন্ডাক্টর
বিচ্ছিন্নতাঃএক্সএলপিই/এ
স্ক্রিনঃ কপার ওয়্যার/টেপ
অভ্যন্তরীণ আবরণঃ পিভিসি
রক্ষাকবচ: গ্যালভানাইজড স্টিলের তার বা টেপ
গর্ত:পিভিসি টাইপ ST2আইইসি ৬০৫০২, কালো
নোটঃস্ট্যান্ডার্ড অনুযায়ী ইনস্যুলেশন রঙ বাগ্রাহকের চাহিদা
অ্যাপ্লিকেশন
পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত হয় যার ভোল্টেজ 35kv এবং তার নিচে। পিভিসি আইসোলেটেড পাওয়ার ক্যাবলের তুলনায়,এক্সএলপিই পাওয়ার ক্যাবল শুধুমাত্র চমৎকার বিদ্যুৎ সরবরাহের বৈশিষ্ট্যই নয়, যন্ত্রপাতি, তাপ এবং বয়স্ক প্রতিরোধী, পরিবেশগত চাপ প্রতিরোধী এবং রাসায়নিক জারা প্রতিরোধী, কিন্তু এছাড়াও সহজ গঠন, হালকা ওজন, laying ড্রপ দ্বারা কোন সীমাবদ্ধতা,এবং দীর্ঘমেয়াদী কাজের জন্য উচ্চ তাপমাত্রা ভাতা.
ইনস্টলেশনের সময় নির্দিষ্ট ট্র্যাকশন সহ্য করতে সক্ষম, কিন্তু বাহ্যিক যান্ত্রিক শক্তি নয়।মানদণ্ড
আন্তর্জাতিকঃআইইসি ৬০৫০২, আইইসি ৬০২২৮
চীন: GB/T 12706.1-2008
অন্যান্য মান যেমন:BS,DIN এবং ICEA অনুরোধে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ২-৩৫কেভি
ম্যাক্স.কন্ডাক্টর তাপমাত্রা.: স্বাভাবিক (90°C), শর্ট সার্কিট ৫ সেকেন্ডের বেশি নয় (160°Cযখন সেশনের আয়তন ৩০ এর নিচে থাকে০ মিমি2, ১৪0°Cযখন সেকশনের আয়তন 30 এর বেশি হয়০ মিমি2)
মিনিট. এবিবিএন্টটিএমপি.:যদি পরিবেষ্টিত তাপমাত্রা 0 এর নিচে থাকে তবে তারের প্রিহিট করা উচিত°C
মিনিট।বাঁকানো ব্যাসার্ধঃএকক কোর ক্যাবল 20(d+D)±৫%
মাল্টি-কোর ক্যাবল ১৫(d+D)±৫%
সার্টিফিকেট
সিই, রোএইচএস, সিসিসি, কেএমএ এবং আরও অনেক কিছু অনুরোধের ভিত্তিতে
4 ভোল্টেজ, কোর এবং ক্রস-সেকশন টেবিল
| পয়েন্ট | ক্যাটাগরি A,B | 3.6/6kV | ৬/১০ কেভোল্ট | 8.7/15kV | ১২/২০ কেভি | ১৮/৩০ কিলোভোল্ট | ২১/৩৫ কিলোভোল্ট |
| ক্যাটাগরি A,B | ৬/৬ কিলোভোল্ট | 8.7/10kV | ১২/১৫ কিলোভোল্ট | ১৮/২০ কেভি | - | ২৬/৩৫ কিলোভোল্ট | |
| একক কোর | মিমি2 | ২৫-১২০০ | ২৫-১২০০ | ৩৫-১২০০ | ৫০-১২০০ | ৫০-১২০০ | ৫০-১২০০ |
| তিন কোর | মিমি2 | ২৫-৪০০ | ২৫-৪০০ | ৩৫-৪০০ | ৫০-৪০০ | ৫০-৪০০ | ৫০-৪০০ |
ক্যাটাগরি এ নামমাত্র ভোল্টেজের ক্যাবলটি এমন পরিস্থিতিতে ব্যবহার করা হয় যেখানে গ্রাউন্ডিং ত্রুটির সময়কাল 1 মিনিটের বেশি প্রয়োজন হয় না।গ্রাউন্ডিং ত্রুটির সময়কাল সাধারণত ১ ঘণ্টার বেশি হয় না, সর্বোচ্চ স্থায়ী সময় 8 ঘন্টা অতিক্রম করা উচিত নয়, বার্ষিক স্থল ত্রুটি স্থায়ী সময় মোট 125 ঘন্টা অতিক্রম করা উচিত নয়, বিভাগ C অন্তর্ভুক্ত সব সিস্টেম ক্যাটাগরি A এবং B আশা।
বর্ণনা:
সিইউ/এক্সএলপিই/Sটিএ/পিভিসি, আইইসি ৬০৫০২
আইইসি ৬০৫০২, আইইসি ৬০২২৮,GB/T 12706.1-2008.
সিই, সিসিসি, কেএমএ
নির্মাণ
কন্ডাক্টর:সিআইইসি ৬০২২৮ ক্লাস ২ এর সাথে সামঞ্জস্যপূর্ণ কুপার কন্ডাক্টর
বিচ্ছিন্নতাঃএক্সএলপিই/এ
অভ্যন্তরীণ আবরণঃ পিভিসি
রক্ষাকবচ: গ্যালভানাইজড স্টিলের তার বা টেপ
গর্ত:পিভিসি টাইপ ST2আইইসি ৬০৫০২, কালো
নোটঃস্ট্যান্ডার্ড অনুযায়ী ইনস্যুলেশন রঙ বাগ্রাহকের চাহিদা
অ্যাপ্লিকেশন
পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত হয় যার ভোল্টেজ 35kv এবং তার নিচে। পিভিসি আইসোলেটেড পাওয়ার ক্যাবলের তুলনায়,এক্সএলপিই পাওয়ার ক্যাবল শুধুমাত্র চমৎকার বিদ্যুৎ সরবরাহের বৈশিষ্ট্যই নয়, যন্ত্রপাতি, তাপ এবং বয়স্ক প্রতিরোধী, পরিবেশগত চাপ প্রতিরোধী এবং রাসায়নিক জারা প্রতিরোধী, কিন্তু এছাড়াও সহজ গঠন, হালকা ওজন, laying ড্রপ দ্বারা কোন সীমাবদ্ধতা,এবং দীর্ঘমেয়াদী কাজের জন্য উচ্চ তাপমাত্রা ভাতা.
ইনস্টলেশনের সময় নির্দিষ্ট ট্র্যাকশন সহ্য করতে সক্ষম, কিন্তু বাহ্যিক যান্ত্রিক শক্তি নয়।মানদণ্ড
আন্তর্জাতিকঃআইইসি ৬০৫০২, আইইসি ৬০২২৮
চীন: GB/T 12706.1-2008
অন্যান্য মান যেমন:BS,DIN এবং ICEA অনুরোধে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ২-৩৫কেভি
ম্যাক্স.কন্ডাক্টর তাপমাত্রা.: স্বাভাবিক (90°C), শর্ট সার্কিট ৫ সেকেন্ডের বেশি নয় (160°Cযখন সেশনের আয়তন ৩০ এর নিচে থাকে০ মিমি2, ১৪0°Cযখন সেকশনের আয়তন 30 এর বেশি হয়০ মিমি2)
মিনিট. এবিবিএন্টটিএমপি.:যদি পরিবেষ্টিত তাপমাত্রা 0 এর নিচে থাকে তবে তারের প্রিহিট করা উচিত°C
মিনিট।বাঁকানো ব্যাসার্ধঃএকক কোর ক্যাবল 20(d+D)±৫%
মাল্টি-কোর ক্যাবল ১৫(d+D)±৫%
সার্টিফিকেট
সিই, রোএইচএস, সিসিসি, কেএমএ এবং আরও অনেক কিছু অনুরোধের ভিত্তিতে
4 ভোল্টেজ, কোর এবং ক্রস-সেকশন টেবিল
| পয়েন্ট | ক্যাটাগরি A,B | 3.6/6kV | ৬/১০ কেভোল্ট | 8.7/15kV | ১২/২০ কেভি | ১৮/৩০ কিলোভোল্ট | ২১/৩৫ কিলোভোল্ট |
| ক্যাটাগরি A,B | ৬/৬ কিলোভোল্ট | 8.7/10kV | ১২/১৫ কিলোভোল্ট | ১৮/২০ কেভি | - | ২৬/৩৫ কিলোভোল্ট | |
| একক কোর | মিমি2 | ২৫-১২০০ | ২৫-১২০০ | ৩৫-১২০০ | ৫০-১২০০ | ৫০-১২০০ | ৫০-১২০০ |
| তিন কোর | মিমি2 | ২৫-৪০০ | ২৫-৪০০ | ৩৫-৪০০ | ৫০-৪০০ | ৫০-৪০০ | ৫০-৪০০ |
ক্যাটাগরি এ নামমাত্র ভোল্টেজের ক্যাবলটি এমন পরিস্থিতিতে ব্যবহার করা হয় যেখানে গ্রাউন্ডিং ত্রুটির সময়কাল 1 মিনিটের বেশি প্রয়োজন হয় না।গ্রাউন্ডিং ত্রুটির সময়কাল সাধারণত ১ ঘণ্টার বেশি হয় না, সর্বোচ্চ স্থায়ী সময় 8 ঘন্টা অতিক্রম করা উচিত নয়, বার্ষিক স্থল ত্রুটি স্থায়ী সময় মোট 125 ঘন্টা অতিক্রম করা উচিত নয়, বিভাগ C অন্তর্ভুক্ত সব সিস্টেম ক্যাটাগরি A এবং B আশা।
