পণ্যের বিবরণ:
প্রদান:
|
| মডেলের ধরন: | CU/XLPE/SWA/PVC ক্যাবল | নামমাত্র ভোল্টেজ: | 1kV |
|---|---|---|---|
| বিচ্ছিন্নতা: | এক্সএলপিই | কন্ডাক্টর: | সিইউ, কপার |
| বর্ম: | SWA, স্টিল ওয়্যার আর্মার্ড | আকার: | 1 ~ 630mm2 |
| কোর: | 4 কোর | খাপ উপাদান: | পিভিসি, পিই, এলএসওএইচ |
| মানদণ্ড: | আইইসি/বিএস/আইএস/ভিডিই | গ্যারান্টি: | ২ বছর |
| বিনামূল্যে নমুনা: | অনুমোদিত | কর্পোরেশন: | shenghua গ্রুপ |
| ব্র্যান্ড: | শ কেবল | ||
| বিশেষভাবে তুলে ধরা: | armoured power cable,armoured electric cable |
||

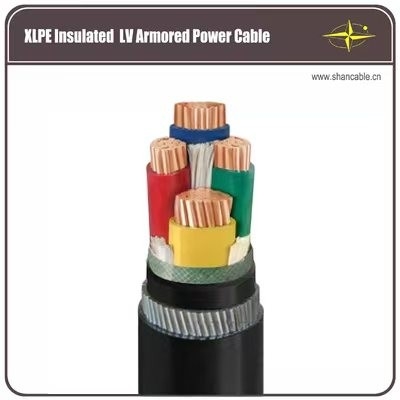

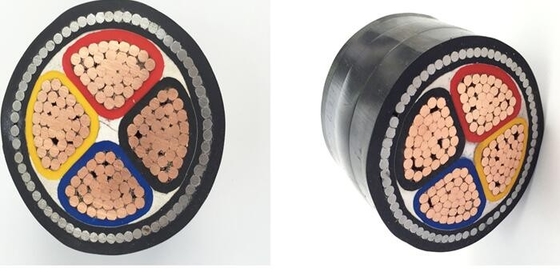

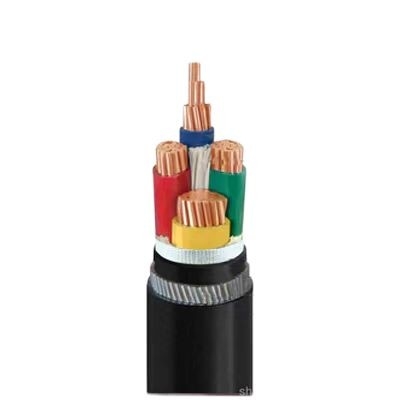

নির্মাণ
| কন্ডাক্টর | আইইসি ৬০২২৮ অনুযায়ী কম্প্যাক্ট স্ট্র্যান্ডড কপার কন্ডাক্টর, ক্লাস ২ |
| আইইসি ৬০২২৮ অনুসারে ক্লাস ১-এর সার্কুলার সলিড কপার কন্ডাক্টর | |
| বিচ্ছিন্নতা | এক্সএলপিই ((ক্রস লিঙ্কড পলিথিলিন) |
| ফিলার | পিপি ফিলার |
| প্যাকেটিং টেপ | অ বোনা |
| অভ্যন্তরীণ আবরণ | এক্সট্রুড পিভিসি |
| রক্ষাকবচ | ইস্পাত তার |
| সামগ্রিক গর্ত |
টার্মিট প্রতিরোধী পিভিসি |
অ্যাপ্লিকেশন
৩৫ কেভি এবং তার নিচে ভোল্টেজযুক্ত পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের জন্য ব্যবহৃত হয়।xlpe পাওয়ার ক্যাবল শুধুমাত্র চমৎকার বিদ্যুৎ বৈশিষ্ট্য গর্বিত না, যন্ত্রপাতি,
তাপ ও বয়স প্রতিরোধী, পরিবেশগত চাপ প্রতিরোধী এবং রাসায়নিক জারা প্রতিরোধী, কিন্তু সহজ
কাঠামো, হালকা ওজন, বরাদ্দ ড্রপ দ্বারা কোনও সীমাবদ্ধতা নেই এবং দীর্ঘমেয়াদী কাজের জন্য উচ্চ তাপমাত্রা অনুমোদিত।
মানদণ্ড
আন্তর্জাতিকঃ আইইসি 60502-2, আইইসি 60228
চীন: GB/T 12706.2-2008
অন্যান্য মান যেমন:BS,DIN এবং ICEA অনুরোধে
প্রযুক্তিগত তথ্য
নামমাত্র ভোল্টেজঃ 0.6/1kV
সর্বাধিক কন্ডাক্টর তাপমাত্রাঃ স্বাভাবিকের নিচে (90°C), জরুরী অবস্থা (130°C) অথবা শর্ট সার্কিট 5 সেকেন্ডের বেশি নয় (250°C) শর্তাবলী।
মিনি. পরিবেশে তাপমাত্রা.0°C, ইনস্টলেশনের পরে এবং কেবলমাত্র যখন ক্যাবলটি একটি স্থির অবস্থানে থাকে
ন্যূনতম বন্ডিং ব্যাসার্ধঃ একক-কোর অ-বর্মযুক্ত ক্যাবলের জন্য 20x ক্যাবল ওডি
একক-কর্ন বর্মযুক্ত ক্যাবলের জন্য 15 x ক্যাবল ওডি
মাল্টি-কোর অ-বর্মযুক্ত ক্যাবলের জন্য 15 x ক্যাবল ওডি
মাল্টি-কর্জ বর্মড ক্যাবলের জন্য 12 x ক্যাবল ওডি
বিশেষ উল্লেখ
| নামঃ কন্ডাক্টরের ক্রস-সেকশন |
শৃঙ্খলা না, না, না, না। |
আইসোলেশন বেধ | অভ্যন্তরীণ আবরণ বেধ | ডায়া, বর্মড ওয়্যার | গর্তের বেধ | প্রায়. ওভারডোজ. |
অনুমান করুন। ওজন |
কন্ডাক্টরের সর্বোচ্চ ডিসি প্রতিরোধ (20 °C) | টেস্টিং ভোল্টেজ এসি | বর্তমান রেটিং | |
| মিমি2 | পিসি/মিমি | মিমি | মিমি | (মিমি) | কেজি/কিমি | Ω /km | কেভি/৫ মিনিট | বাতাসে (এ) | মাটিতে ((A) | ||
| ৪ × ৪ | ৭/০।85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| ৪ × ৬ | ৭/১।04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| ৪ × ১০ | ৭/১।38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| ৪ × ১৬ | ৭/১।78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| ৪ × ২৫ | ৭/২।14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| ৪ × ৩৫ | ৭/২।52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| ৪ × ৫০ | ১০/২।52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| ৪ × ৭০ | ১৪/২।52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| ৪ × ৯৫ | ১৯/২।52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| ৪ × ১২০ | ২৪/২।52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| ৪ × ১৫০ | ৩০/২।52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| ৪ × ১৮৫ | ৩৭/২।52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| ৪ × ২৪০ | ৪৮/২52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| ৪ × ৩০০ | ৬১/২।52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| ৪ × ৪০০ | ৬১/২।97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
আমরা ক্রয় আদেশ অনুযায়ী সবচেয়ে কঠোর ডেলিভারি সময়সূচী পূরণ করতে সক্ষম।
সময়সীমা পূরণ সবসময়ই সর্বোচ্চ অগ্রাধিকার, যেহেতু তারের বিতরণে যে কোনও বিলম্ব সামগ্রিক প্রকল্পের বিলম্ব এবং ব্যয় ছাড়িয়ে যাওয়ার ক্ষেত্রে অবদান রাখতে পারে।
ক্যাবল কাঠের রিল, তরঙ্গযুক্ত বাক্স এবং রোলগুলিতে সরবরাহ করা হয়। ক্যাবল শেষগুলি BOPP দিয়ে সিল করা হয়
ক্যাবল শেষগুলি আর্দ্রতা থেকে রক্ষা করার জন্য স্ব-আঠালো টেপ এবং অ-হাইগ্রোস্কোপিক সিলিং ক্যাপ।
ড্রামের বাইরের অংশে আবহাওয়া-প্রতিরোধী উপাদান দিয়ে প্রয়োজনীয় চিহ্নিতকরণ ছাপা হবে।
গ্রাহকের চাহিদা অনুযায়ী।
